科目： 来源：2010-2011学年江苏省扬州市九年级（上）期末物理模拟试卷（二）（解析版） 题型：填空题

小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如图所示I-U关系图象．由图可得甲的电阻为    Ω，甲、乙两个电阻串联后总电阻是    Ω；这两个电阻串联后接在电压为9V的电源上，电路中的电流为    A；这两个电阻并联后接在9V电源上，干路中的电流为    A．

科目： 来源：2010-2011学年江苏省扬州市九年级（上）期末物理模拟试卷（二）（解析版） 题型：填空题

小明家2010年11月底与12月底电能表的示数如图所示，小明家12月份消耗多少电能    J；若1kw?h电费为0.52元，应付    元电费．

科目： 来源：2010-2011学年江苏省扬州市九年级（上）期末物理模拟试卷（二）（解析版） 题型：填空题

利用如图甲所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变．实验中，不断改变R_x的阻值，调节滑动变阻器使伏特表示数保持不变，得到了I与R的关系图象，如图乙所示．由图象可以得出的结论是    ；此次实验中，伏特表的示数始终保持    V不变．

科目： 来源：2010-2011学年江苏省扬州市九年级（上）期末物理模拟试卷（二）（解析版） 题型：填空题

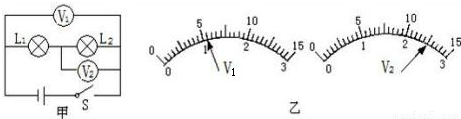

如图甲所示的电路中，电灯L₁的电阻为10Ω，开关闭合后，V₁，V₂的示数分别如图乙所示，则V₁的示数为    V，L₂两端的电压为    V，通过L₁的电流为    A．

科目： 来源：2010-2011学年江苏省扬州市九年级（上）期末物理模拟试卷（二）（解析版） 题型：填空题

左图是某一款家用冰箱的电路图，右图是该冰箱的铭牌（部分参数）．冰箱正常工作电压应该为    V，压缩机和照明灯是    联的．压缩机的作用是通过加压使气态致冷剂液化，将电能转化为    能．若冰箱连续工作10小时，则电流做功    J，合    度电．

科目： 来源：2010-2011学年江苏省扬州市九年级（上）期末物理模拟试卷（二）（解析版） 题型：填空题

小明同学想利用电源、灯泡L₁和L₂、开关S₁、单刀双掷开关S₂、滑动变阻器R，设计如下电路：S₁为总开关，当S₁闭合时：①若S₂接到a处，两盏灯都亮；②若S₂接到b处，只有L₂亮，且亮度可用滑动变阻器R调节．
请你根据他的想法，帮助他将电路图连接完善．（要求导线横平竖直）

科目： 来源：2010-2011学年江苏省扬州市九年级（上）期末物理模拟试卷（二）（解析版） 题型：解答题

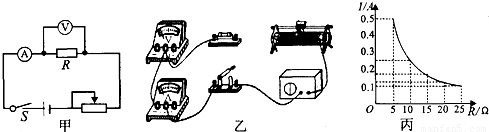

小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．

（1）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）．
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．
①由图象可以得出结论：电压一定时，______．
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是______，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为______V时，读出电流表的示数．
（3）为完成整个实验，应该选取最大阻值不小于______Ω的滑动变阻器．

科目： 来源：2010-2011学年江苏省扬州市九年级（上）期末物理模拟试卷（二）（解析版） 题型：解答题

夏日炎炎，蚊子滋生，传播疾病，令人烦恼．小明根据蚊子在夜间具有趋光性（尤其是紫色光）的特点，打算自制灭蚊灯．

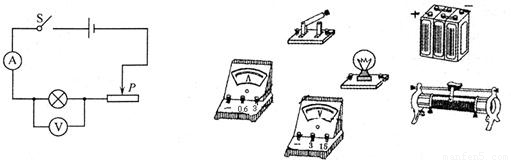

小明从废旧节日彩灯上拆得一个紫色小灯泡，其额定电压为2.5V．为测得小灯泡的额定功率，小明找来蓄电池组（电压为6V）、滑动变阻器、电压表、电流表、开关、导线等，展开实验探究．
（1）请根据电路图用笔画线代替导线连接实物图（电流表使用大量程）．

（2）闭合开关S前，滑片P应放在使滑动变阻器接入电路的阻值______（最大/最小）处．
（3）闭合开关s后，小灯泡不亮，观察发现：小灯泡是完好的；电压表有示数；电流表指针指向零刻度线．电路可能存在的故障是______．

（4）排除故障后，调节滑动变阻器的滑片P直至电压表的示数为______V，此时小灯泡处于额定工作状态，根据右图所示电流表的示数可知其额定功率为______w．
（5）小明找来纱布做成灯罩罩住小灯泡，打算在灯罩上涂粘胶，当小灯泡工作发出紫色光时，飞过来的蚊子就会被粘胶粘住．小明在市场上找到A、B、C三种类型的粘胶，对其粘性强弱进行比较．
①取三张相同规格的纸片，水平放置，分别在纸片的上表面涂上A、B、C三种类型的粘胶．
②同时在三张纸的上表面各轻轻布撒30粒芝麻．
③同时将三张纸腾空倒置1min．
④将三张纸翻转，数出A、B、c三种类型粘胶上残留的芝麻数量，见表．

粘胶类型	A	B	C
残留的芝麻数量	22	8	12

为达到最佳的灭蚊效果，小明应选用的粘胶类型为______．

科目： 来源：2010-2011学年江苏省扬州市九年级（上）期末物理模拟试卷（二）（解析版） 题型：解答题

用如图所示的装置探究“电流做功与电压的大小之间的关系”．两瓶煤油中都浸泡着一段材料、横截面积均相同的电阻丝，瓶中温度计显示煤油的温度．
（1）实验中电流做功的多少是根据煤油______变化的大小来判断的，为比较两电阻做功的多少，两瓶煤油的质量应______．
（2）“水比较容易获得，为什么不用水代替煤油？”对此合理的解释是______．（填字母）
A．煤油有颜色便于观察    B．煤油密度较小    C．煤油比热容较小
（3）两瓶中电阻______联使得通过它们的电流和通电时间相等，甲瓶中的电阻丝较长，电阻较______，电压较高．
（4）实验发现，甲瓶温度升高较多．表明：在电流和通电时间相同的情况下，导体两端的电压越高，电流做功越______．

科目： 来源：2010-2011学年江苏省扬州市九年级（上）期末物理模拟试卷（二）（解析版） 题型：解答题

如图所示，滑动变阻器的变阻范围为0～20Ω，闭合开关，当滑片在左端时，电压表、电流表的读数分别为12V和0.3A，求：
（1）电源电压
（2）电阻R₁的阻值
（3）当滑片移到右端时，电流表、电压表的读数．
