科目： 来源：2011-2012学年北京163中九年级（上）期末物理模拟试卷（解析版） 题型：解答题

根据如图所示通电螺线管的磁感线方向，在图中填上电池符号，并标出小磁针静止时的N、S极．

科目： 来源：2011-2012学年北京163中九年级（上）期末物理模拟试卷（解析版） 题型：解答题

现有电源、开关各一个、两个灯泡L₁和L₂、两个电流表A₁和A₂、导线若干．请按要求在题下方框内画出电路图并连接实物图．要求：
（1）灯泡L₁、L₂并联；
（2）开关控制整个电路；
（3）电流表A₁测灯泡L₁的电流；
（4）电流表A₂测总电流．（导线不交叉）

科目： 来源：2011-2012学年北京163中九年级（上）期末物理模拟试卷（解析版） 题型：解答题

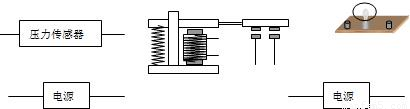

小康同学想用压力传感器（当压力达到设定值时，它就接通电路）、电磁继电器，为大桥设计一个车辆超重装置，当车辆超重时，信号灯就发光，如图8．请你为他连接电路．

科目： 来源：2011-2012学年北京163中九年级（上）期末物理模拟试卷（解析版） 题型：解答题

电阻R_x的阻值估计在6Ω～10Ω之间，小红同学利用以下元件测量R_x的阻值，如图所示． （要求滑片P向左移时，电流表示数变大）

（1）请在上面的虚线框内画出电路图，并用笔画线作导线将所有的元件连接起来．
（2）在连接电路时，开关应______；闭合开关前，滑片P应置于滑动变阻器______端（选填“A”或“B”）．
（3）若某次测量时，两电表示数如图所示，则I=______A，U=______V．
（4）根据实验数据可得R_x=______Ω．

科目： 来源：2011-2012学年北京163中九年级（上）期末物理模拟试卷（解析版） 题型：解答题

如图所示，是小宾同学测定滑轮组机械效率的装置．
（1）小宾同学实验中测量的有关数据如下表，请你根据表中数据画出实验中滑轮组的绕线，并填好下表的空格

次数	钩码重G/N	钩码上升高度h/m	拉力F/N	细线自由端移动的距离S/m	机械效率η/100%
1	1.0	0.2	0.8	0.4	______
2	3.0	0.3	______	0.6	75

（2）请根据实验结论及相关知识判断，下列说法正确的是（______）
A．滑轮组的机械效率大小只取决于摩擦及动滑轮的重力，与被提物重无关
B．对同一滑轮组，所提物体重力越小，机械效率越高
C．在不计绳重及摩擦时，机械效率的大小与绳子的绕法无关
D．滑轮组的机械效率越高，所做的有用功就多．

科目： 来源：2011-2012学年北京163中九年级（上）期末物理模拟试卷（解析版） 题型：填空题

为了探究电磁铁的磁性跟哪些因素有关，小丽同学作出以下猜想：
猜想A：电磁铁通电时有磁性断电时没有磁性；
猜想B：通过电磁铁的电流越大，它的磁性越强；
猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强．
为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案：用漆包线（表面涂有绝缘漆的导线）在大铁钉上缠绕若干圈，制成简单的电磁铁．下图所示的a、b、c、d为实验中观察到的四种情况．根据小丽的猜想和实验，完成下面填空：

（1）通过观察电磁铁吸引大头针数目多少的不同，来判断它    的不同．
（2）通过比较    两种情况，可以验证猜想A是正确的．
（3）通过比较    两种情况，可以验证猜想B是正确的．
（4）通过比较d中甲．乙两电磁铁，发现猜想C 不全面，应补充    ．

科目： 来源：2011-2012学年北京163中九年级（上）期末物理模拟试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年北京163中九年级（上）期末物理模拟试卷（解析版） 题型：解答题

用如图所示的滑轮组来拉动钢锭，已知钢锭与地面间的摩擦力f为1200N，若此时滑轮组的机械效率为80%．
（1）求拉绳子的力F至少为多大；
（2）如果想用更小的力拉动钢锭，请你提出一条可行性建议．

科目： 来源：2011-2012学年北京163中九年级（上）期末物理模拟试卷（解析版） 题型：解答题

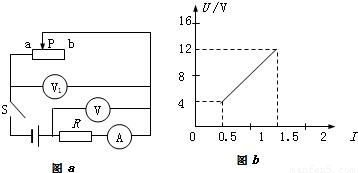

如图a所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图b所示．求：
（1）电源的电压．
（2）滑动变阻器的最大阻值．
（3）电压表V₁示数的变化范围．
（4）通过计算分析变阻器的滑片P滑至中点时电阻R两端的电压U?及通过它的电流I?．并在图b直线上用“?”标明其大致位置．
