科目： 来源：2010-2011学年福建省泉州市石狮市九年级（上）期末物理试卷（解析版） 题型：解答题

在“测量小灯泡电功率”的实验中，所用小灯泡的额定电压是2.5V．
（1）连接电路时开关应______．

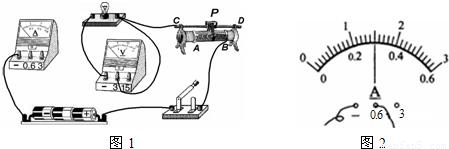

（2）请你用笔画线代替导线，将图16中的实物电路连接完整．
（3）闭合开关前，滑动变阻器的滑片P应移至______（选填“A”或“B”）端，这样做对电路起______作用．
（4）正确连接好电路后，闭合开关，调节滑动变阻器，使电压表的示数为______V时，
灯泡正常发光，此时电流表的示数如图17所示，其值为______A，则小灯泡正常发光时灯丝电阻约______Ω，小灯泡的额定功率是______W．

科目： 来源：2010-2011学年福建省泉州市石狮市九年级（上）期末物理试卷（解析版） 题型：解答题

实验课上，同学们把两个相同规格的小灯泡连接在如图甲所示的电路中，闭合开关后，两灯发光．此时，一同学不小心把L₁的玻璃外壳打破了，结果L₁熄灭，L₂却更亮了．这是为什么呢？他们提出猜想：
猜想一：可能L₁处发生开路；
猜想二：可能L₁处发生短路．
（1）根据______（填“串联”或“并联”）电路的特点．可知猜想一是不正确的．
（2）针对猜想二，同学们找了一只电压表，分别并联在L₁，L₂两端，如图乙所示，假如猜想二成立，则两次读数有何特点？______．
（3）实验发现两次电压表均有明显读数，且L₁两端电压比L₂两端电压小．说明猜想二也不正确．你认为L₁熄灭、L₂更亮的原因可能是______．
A．L₁电阻变大     B．L₁电阻变小
C．L₂电阻变小     D．L₁功率变大．

科目： 来源：2010-2011学年福建省泉州市石狮市九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年福建省泉州市石狮市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示电路，R₁=10Ω，开关S闭合时，电流表示数为0.3A，电流表示数为0.5A．求：
（1）通过R₂的电流；（2）电源的电压；（3）电阻R₂的阻值．

科目： 来源：2010-2011学年福建省泉州市石狮市九年级（上）期末物理试卷（解析版） 题型：解答题

下表为一台电烤箱的铭牌，其内部简化电路如图所示，R₁和R₂均为电热丝．求：

××牌电烤箱
额定电压		220V
额定功率	高温档	1100W
	低温档	440W

（1）电烤箱在高温挡正常工作10min所消耗的电能；
（2）电路中R₁的阻值；
（3）电烤箱在低温挡正常工作时，电路中的电流和R₂的功率．

科目： 来源：2010-2011学年苏科版九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2010-2011学年苏科版九年级（上）期末物理试卷（解析版） 题型：选择题

某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了．如图中符合要求的电路图是（ ）
A．
B．
C．
D．

科目： 来源：2010-2011学年苏科版九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2010-2011学年苏科版九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示，R₁：R₂=2：3，当开关S闭合后，A₁、A₂两电流表的示数之比为（ ）
A．2：3
B．3：2
C．2：5
D．3：5

科目： 来源：2010-2011学年苏科版九年级（上）期末物理试卷（解析版） 题型：选择题
