科目： 来源：2010年福建省宁德市福鼎一中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

请按下列要求作图：

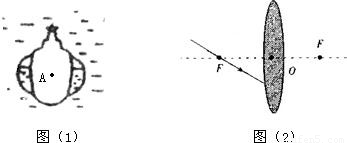

（1）如图（1）所示，画出潜入水中的潜水艇所受重力和浮力的示意图．（A点为重心）
（2）如图（2）所示，画出烛焰发出的一条光线经凸透镜折射后的折射光线．

科目： 来源：2010年福建省宁德市福鼎一中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

阅读下列短文，并回答问题：
                                         人造“月亮”
      我国幅员辽阔，一年之中可以获得约10¹⁶千瓦时的太阳能．对人类来说，太阳能取之不尽，但由于昼夜交替，人们无法在夜晚也利用上太阳能．于是，有人设想向空间发射一面巨大的反光镜，其工作过程如图所示（地球上向着太阳的一面为白天，背着太阳的一面为夜晚）．反光镜每天傍晚从地平线上升起，清晨落下．由于离地球较近，它的亮度是月亮的好几倍，我们亲切地称它为人造“月亮”．如果设想变成现实，夜晚和白天就没有多大区别，人们可以在“月光”下看书、散步，既节省大量的照明能源，又能欣赏到两轮“明月”在夜空中交相辉映的天文奇观．
（1）太阳光是______（填“机械波”或“电磁波”），太阳能来源于太阳内部的氢原子核发生的______（填“核聚变”或“核裂变”）；
（2）人造“月亮”相对于地面是______（填“运动”或“静止”）的，它利用光的______现象来工作的；
（3）若人造“月亮”大量应用会对地球的生态环境造成哪些不利的影响，请举一例：______．

科目： 来源：2010年福建省宁德市福鼎一中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

科目： 来源：2010年福建省宁德市福鼎一中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

植树节里．小情同学用图所示的水桶提了15L水给刚栽上的树苗浇水，已知桶自身质量为1kg，桶中水深h为30cm，提水时，手的受力面积为1×10^-3m²．（水的密度为1.0×10³kg/m³，g取10N/kg）
求：（1）水对桶底的压强是多大？
（2）提水时，人手受到的压强是多大？

科目： 来源：2010年福建省宁德市福鼎一中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

小明从家中电热饮水机的说明书上收集到了一些信息，如图所示，经研究后得知：R₁、R₂为两根电热丝的电阻，饮水机有加热和保温两种工作状态，当开关S闭合、S₁断开时，处于保温状态；当开关S、
S₁同时闭合时，处于加热状态．求：

电源	220V，50Hz
加热功率	462W
保温功率	22W

（1）饮水机在保温状态下工作时电路中的电流？
（2）每天饮水机在保温状态下工作10h消耗的电能为多少kW?h？
（3）电热丝R₁的阻值？

科目： 来源：2010年福建省宁德市福鼎一中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

观察图所示，将示数写在相应空格处：

（1）体温计的示数______℃；
（2）量筒的示数______ml；
（3）木块的长度______cm；
（4）电阻箱的示数______Ω．

科目： 来源：2010年福建省宁德市福鼎一中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

在“测量盐水的密度”实验中，如图所示是实验用的天平，砝码盒中配备的砝码有100g、50g、20g、10g、5g，

（1）调节天平时应将标尺上的______移至零刻度处，然后调节横梁上的______使天平横梁水平．
（2）接着进行的实验操作步骤有：
A．将烧杯中一部分盐水倒入量筒，测量这部分盐水的体积V；
B．用天平测出烧杯和剩余盐水的总质量m₁；
C．用天平测出烧杯和盐水的总质量m₂．
以上操作的正确顺序______（填字母代号）
（3）上图是某位同学的实验操作情况，他的错误是：______．
（4）在测量总质量m₂时，用摄子夹取100g、50g砝码各1个放入右盘时，指针向左偏，再夹取5g砝码放入右盘时，发现指针向右偏，接着应取下______g砝码，同时调节______直至横梁重新水平平衡．

科目： 来源：2010年福建省宁德市福鼎一中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

在“测量滑轮组机械效率”实验中，小明同学测得的实验数据如下表所示：

钩码的重G/N	弹簧测力计示数F/N	钩码上升的高度h/m	弹簧测力计移动的距离s/m	机械效率η
2	1.5	0.2	0.4	______

（1）根据表格提供的信息，请你帮小明画出图中滑轮组的绕线情况；
（2）在表格中空白处写出机械效率的值．

科目： 来源：2010年福建省宁德市福鼎一中九年级（上）第三次月考物理试卷（解析版） 题型：解答题

小明同学在拆装手电筒时，发现手电筒的小灯泡上标有“3.8V”的字样，但上面的电流值已经模糊不清，他想通过实验测量该灯泡的额定功率，如图所示是他的实验电路图和实物接线图．
（1）电池盒中至少有______节干电池；
（2）经检查发现实物接线有两处错误，请在接线图接错的导线上打“×”，并订正；

（3）接线正确后，小明移动滑动变阻器，当电压表示数为3.8V时，电流表示数如图所示，则通过该小灯泡的电流为______A，额定功率为______W；
（4）考虑到电压表的电阻对电路的影响，必然会给测量结果带来误差，那么用这样的电路测量出来的小灯泡的额定功率______（填“大于”、“小于”或“等于”）真实值，其原因是：______．

科目： 来源：2010年福建省宁德市福鼎一中九年级（上）第三次月考物理试卷（解析版） 题型：填空题

在探究“滑动摩擦力的大小与哪些因素有关”的活动中．
（1）在水平桌面上，用弹簧测力计水平向左拉动木块，使其作匀速直线运动，弹簧测力计示数如图所示．根据    知识可知，木块所受的滑动摩擦力为    N．
（2）小华将木块沿竖直方向截去一半后，测得木块所受的滑动摩擦力变为原来一半．他由此得出：滑动摩擦力的大小随接触面积的减小而减小．你认为他的探究过程中存在的问题是    ．
