科目： 来源：2011-2012学年北京市东城区九年级（上）期末物理试卷（解析版） 题型：解答题

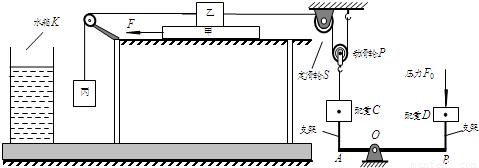

图的装置主要由长木板甲、物块乙和丙、定滑轮S和动滑轮P、水箱K、配重C和D及杠杆AB组成．C、D分别与支架固连在AB两端，支架与AB垂直，AB可绕支点O在竖直平面内转动．C通过细绳与P相连，绕在P上的绳子的一端通过固定在墙上的S连接到乙上，乙的另一端用绳子通过固定在桌面上的定滑轮与丙连接，乙置于甲上，甲放在光滑的水平桌面上．已知C重100N，D重10N，丙重20N，OA：OB=1：2，在物体运动的过程中，杠杆始终保持水平位置平衡．若在D上施加竖直向下F=20N的压力，同时在甲的左端施加水平向左的拉力F，甲恰好向左匀速直线运动，乙相对桌面恰好静止；若撤去拉力F改为在甲的右端施加水平向右的拉力F'时，甲恰好在桌面上向右匀速直线运动，要继续保持乙相对桌面静止，则此时在D上施加竖直向下的压力为F₁；若移动K，将丙浸没水中，在拉力F'作用下，甲仍向右匀速直线运动且乙相对桌面静止，则此时在D上施加竖直向下的压力为F₂．已知ρ_丙=2×10³kg/m³，F₁：F₂=4：5．杠杆、支架和不可伸缩细绳的质量、滑轮与轴的摩擦、杠杆与轴的摩擦均忽略不计．g取10N/kg．
求：（1）丙浸没水中后受到的浮力F_浮；
（2）拉力F．

科目： 来源：《14.2 科学探究：欧姆定律》2011年同步练习（3） （解析版） 题型：填空题

科目： 来源：《14.2 科学探究：欧姆定律》2011年同步练习（3） （解析版） 题型：填空题

科目： 来源：《14.2 科学探究：欧姆定律》2011年同步练习（3） （解析版） 题型：填空题

把阻值为60Ω的电阻R₁与另一个电阻R₂连接后，总电阻变为R₁的，那么R₁和R₂是    联的，R₂为    Ω．

科目： 来源：《14.2 科学探究：欧姆定律》2011年同步练习（3） （解析版） 题型：填空题

如图所示，电源电压为15V，R=20Ω，R′为0～100Ω的滑动变阻器，在滑片P从a端滑到b端的过程中，电流表示数的变化范围是    ，电压表V₁的示数变化范围是    ，电压表V₂示数的变化范围是    ．如果电流表选的量程是0～0.6A，两电压表选的量程均为0～15V，那么R′所取的阻值不得小于    Ω．

科目： 来源：《14.2 科学探究：欧姆定律》2011年同步练习（3） （解析版） 题型：填空题

科目： 来源：《14.2 科学探究：欧姆定律》2011年同步练习（3） （解析版） 题型：填空题

科目： 来源：《14.2 科学探究：欧姆定律》2011年同步练习（3） （解析版） 题型：填空题

如图所示，当滑动变阻器的滑片P在某一范围内滑动时，电流表示数的变化范围是1A～2.4A，电压表示数的变化范围是4.8V～9V．那么该电源的电压为    V，电阻R的值为    Ω．

科目： 来源：《14.2 科学探究：欧姆定律》2011年同步练习（3） （解析版） 题型：选择题

有两个电阻R₁和R₂，且R₁=nR₂，并联后接入某电路中，那么干路中的电流为I，R₁和R₂中的电流分别为I₁和I₂，下列关系中错误的是（ ）
A．I₂=nI₁
B．I=（n+1）I₂
C．I₁=I
D．I₂=I

科目： 来源：《14.2 科学探究：欧姆定律》2011年同步练习（3） （解析版） 题型：选择题

如图所示电路中，R₁和R₂的阻值均为20Ω，电压表V₁的示数为2V，下列说法错误的是（ ）

A．通过R₁的电流是0.1A
B．电压表V₂的示数2V
C．电压表V₂的示数4V
D．通过R₂的电流是0.1A
