用图中滑轮组移动物体G，画出最省力的绕绳方法．

科目： 来源：2011-2012学年九年级（上）月考物理试卷（解析版） 题型：解答题

如图所示，物体A重15N，停在粗糙斜面上．作出物体A所受重力的图示．

科目： 来源：2011-2012学年九年级（上）月考物理试卷（解析版） 题型：解答题

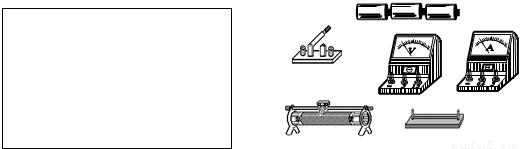

小峰同学在“探究电流与电压的关系”的实验中，选用的实验器材如下图所示，已知定值电阻为5Ω，滑动变阻器标有“10Ω，2A”字样．

（1）请在上面方框中画出实验的电路图，并用笔画线代替导线，将右图中的元件连成电路．要求：滑动变阻器的滑片向左移动时，电流表的示数变大．
（2）右表是小峰探究电流与电压关系时记录的几组实验数据，通过对表中数据的分析，可得到的初步结论是：______．

实验次数	1	2	3	4	5	6
U/V	0.5	1.0	1.5	2.0	2.5	3
I/A	0.1	0.2	0.3	0.4	0.5	0.6

科目： 来源：2011-2012学年九年级（上）月考物理试卷（解析版） 题型：解答题

在图中的装置中，放在水平地面上的物体质量为10㎏，在拉力F=10N的力作用下以0.4m/s的速度匀速运动（不计机械内部摩擦和机械自重）．
求：
（1）物体受到的摩擦力多大？
（2）在10s内拉力F做了多少功和拉力的功率？

科目： 来源：2011-2012学年九年级（上）月考物理试卷（解析版） 题型：解答题

如右图所示电路，电源电压保持不变，R₁=4Ω，R₂=6Ω．
（1）开关S₁断开、S₂闭合时，电流表示数为1.5A，求电源电压；
（2）开关S₁、S₂都断开时，求电流表的示数；
（3）开关S₁、S₂都闭合时，电流表示数为2A，求R₃的阻值．

科目： 来源：2010-2011学年江苏省南通市海安县九年级（上）期末物理试卷（解析版） 题型：选择题

科目： 来源：2010-2011学年江苏省南通市海安县九年级（上）期末物理试卷（解析版） 题型：选择题

如图是生活中几种常用的杠杆类工具，其中属于费力杠杆的是（ ）
A．撬钉子的羊角锤
B．缝纫机的踢脚板
C．开瓶盖的扳手
D．夹核桃的钳子

科目： 来源：2010-2011学年江苏省南通市海安县九年级（上）期末物理试卷（解析版） 题型：选择题

攀岩运动是从登山运动中派生来的新项目，它集健身、娱乐、竞技于一体，以其独有的登临高处的征服感吸引了众多爱好者（如图所示）．要测量两名运动员在攀岩时克服重力做功的功率大小，不需要测量的物理量是（ ）

A．运动员的质量
B．攀岩的高度
C．运动员的身高
D．攀岩所用的时间

科目： 来源：2010-2011学年江苏省南通市海安县九年级（上）期末物理试卷（解析版） 题型：选择题

电动自行车的左转向灯前、后各有一盏（右转向灯亦是），它们受同一开关控制，且其中某一灯损坏时，另一灯还可以工作、如图所示的电路图中，能反映电动自行车左转向灯连接情况的是（ ）
A．
B．
C．
D．
