科目： 来源：2010-2011学年江苏省扬州市开发区实验中学九年级（上）段考物理试卷（解析版） 题型：解答题

冬冬在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．

（1）请按照电路图，用笔画线代替导线，将图乙中的实物图连接完整．要求：电源为两节干电池，滑片向左移时电流表示数变小．
（2）实验过程中，当冬冬把电阻R由5Ω换成了10Ω时，为了使电压表变为原来的示数，应把滑片由原来的位置向______边调，然后再记录电流表的示数．

电阻/Ω	5	10	20
电流/A	0.4	0.2	0.1

（3）下表是冬冬测得的三组数据，据此数据可得到的结论是：______．
（4）本实验中测量了多组数据，爱思考的冬冬想到：在许多实验中都需要进行多次测量，有的是为了从不同情况中找到普遍规律，有的是为了求平均值以减小误差．你认为下列实验中多次测量的目的与本实验相同的______（填序号）．
A．测量物体的长度      B．用伏安法测量定值电阻的阻值     C．探究重力大小与质量的关系
（5）冬冬同学想用一50Ω电阻再做一次，但换上电阻后发现无论怎样调节滑片都不能使电压表示数变为2V，你认为产生这个现象的原因可能是：______．

科目： 来源：2010-2011学年江苏省扬州市开发区实验中学九年级（上）段考物理试卷（解析版） 题型：解答题

小名同学学习了欧姆定律之后在老师的指导下做“伏安法测电阻”的实验，请你帮助他一起完成实验：
他按照下面电路图将电路边接起来，请你指出他连接的电路中犯了哪些错误：①______．②______．
（2）将电路中的错误改正后闭合开关，发现电流表示数为零，电压表有明显偏转，则电路中发生的故障是______．请说说你判断的理由：______．
（3）重新修正好电路后开始实验．前两次的实验数据已填在下面的表格内，第三次实验时电流表的示数如图所示，请将下面表格中的空白处填写完整．（计算结果保留一位小数）

实验次数	电流/A	电压/V	电阻/Ω	测量结果 R=______Ω
1	0.30	2.5	8.3
2	0.26	2.1	8.1
3		1.6

（4）做完上面实验后，小名还想测一下某额定电压为“3.8V”的小灯泡正常发光时的电阻值（约10Ω）．他的实验步骤是：断开开关，拆下定值电阻，将标有“3.8V”的小灯泡接入原电路定值电阻的位置，并将变阻器阻值调至最大；更换______；闭合开关，再移动滑片至小灯泡正常发光时，读出电流表的示数，算出小灯泡电阻．小名在实验的过程中，调节滑动变阻器改变小灯泡两端的电压并记下相应的电流值，最后根据所测数据小名绘制了如图所示的U-I图象，则根据定值电阻的图象可以得到的结论是：______而灯泡的图象出现如图的情况原因是：______．

科目： 来源：2010-2011学年江苏省扬州市开发区实验中学九年级（上）段考物理试卷（解析版） 题型：解答题

2010年上海世博会通过大面积推广应用太阳能等以低能耗、低污染、低排放为特点的绿色环保技术，来体现“城市，让生活更美好”的主题．
如图所示的太阳能热水器，它的水箱容量为120L，热水器上的集热器对太阳能的利用效率为40%，在与阳光垂直的地球表面上每平方米得到的太阳辐射功率约为P=1400W．如果将整箱水的温度从20℃加热到70℃，需要阳光照射5h，那么：
（1）一箱水需要吸收的热量是多少？
（2）热水器上集热器的面积至少要多大？[水的比热容是：4.2×10³J/]．

科目： 来源：2010-2011学年江苏省扬州市开发区实验中学九年级（上）段考物理试卷（解析版） 题型：解答题

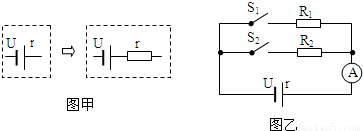

实际的电源都有一定的电阻，如干电池，我们需要用它的电压U 和电阻r两个物理量来描述它．实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示：

在图乙中R₁=14Ω，R₂=9Ω．当只闭合S₁时，电流表读数I₁=0.2A；当只闭合S₂时，电流表读数I₂=0.3A，把电源按图甲中的等效方法处理．求电源的电压U 和电阻r．

科目： 来源：2010-2011学年江苏省扬州市开发区实验中学九年级（上）段考物理试卷（解析版） 题型：解答题

如图所示电路中，滑动变阻器的阻值变化范围是0～20欧，电源电压为4.5伏．当电流表的示数是0.5A时，电压表的示数是2V．已知电流表的量程是0～0.6A，电压表的量程是0～3V．为了不损坏两个电表，求滑动变阻器可连入电路的阻值范围．
