科目： 来源：2010-2011学年新人教版九年级（上）期末物理试卷（14）（解析版） 题型：解答题

一个被按到水里的乒乓球放手后迅速上浮，下图中已画出F_浮，请在图中补充画出球所受重力的示意图．

科目： 来源：2010-2011学年新人教版九年级（上）期末物理试卷（14）（解析版） 题型：解答题

某工人想移动一块大石头，用了如图所示装置，请画出图中动力F₁的力臂．

科目： 来源：2010-2011学年新人教版九年级（上）期末物理试卷（14）（解析版） 题型：填空题

用滑轮组将陷在泥中汽车拉出来，试在图中画出最省力的绕绳方法．

科目： 来源：2010-2011学年新人教版九年级（上）期末物理试卷（14）（解析版） 题型：解答题

如图实验装置，斜面长2m，高0.5m，秒表每格1s．重为1N的小车在沿斜面方向、大小是0.3N的拉力F作用下，从底端匀速到达顶端，秒表变化如图（指针转动未超过一周）．求：
（1）拉力所做的功；
（2）拉力的功率；
（3）斜面的机械效率．

科目： 来源：2010-2011学年新人教版九年级（上）期末物理试卷（14）（解析版） 题型：解答题

科目： 来源：2010-2011学年新人教版九年级（上）期末物理试卷（14）（解析版） 题型：解答题

科目： 来源：2010-2011学年新人教版九年级（上）期末物理试卷（14）（解析版） 题型：解答题

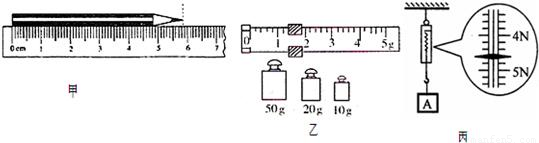

（1）图甲中铅笔的长度为______cm．
（2）小明同学利用量筒、水和天平测量一块矿石的密度，测的矿石的体积为20cm³，用用天平测量矿石的质量如图乙所示，此矿石的质量是______g，矿石的密度是______g/cm³．
（3）如图丙所示，指针所示被测物重力是______N．

（4）王芳同学在研究弹簧的伸长与拉力大小的关系实验时，得到如下数据：

拉力的大小（N）		2	4	6	8
弹簧的长度（cm）	15	16	17	18	19

实验结束后，加在弹簧自由端的拉力消失，弹簧长度回到15cm．
请你对表中的弹簧的长度数据进行研究，分析弹簧的伸长与拉力大小之间的关系，结论是：______．

科目： 来源：2010-2011学年新人教版九年级（上）期末物理试卷（14）（解析版） 题型：解答题

小明所设计的“估测大气压的值”的实验方案如下：
①把注射器的活塞推至注射器筒的底端，然后用-个橡皮帽封住注射器的小孔；
②如图所示，用细尼龙绳拴住注射器活塞的颈部，使绳的另一端与固定在墙上的弹簧测力计的挂钩相连，然后水平向右慢慢地拉动注射器筒．当注射器中的活塞刚开始移动时，记下弹簧测力计的示数F．
③观察并记录注射器筒上所标明的容积V，用刻度尺测出注射器的全部刻度长度L．
（1）（2分）根据以上实验方案，用测得和记录的物理量计算大气压强的表达式应为：P=______．
（2）（4分）按照上述实验方案测得的大气压强的值，往往会比大气压强的实际值偏小．你认为产生这种现象的主要原因是：______．
