科目： 来源：2010-2011学年江苏省盐城市东台市富安中学九年级（上）期末物理试卷（解析版） 题型：填空题

家庭中的电灯、电视机、电风扇等家用电器都是    联在电路中的，用电器的开关要接到    （选填“火线”或“零线”）上．小林家4月底电能表读数为2708.7kW?h，5月底电能表示数如图所示，那么5月份他家消耗了     kW?h的电能．

科目： 来源：2010-2011学年江苏省盐城市东台市富安中学九年级（上）期末物理试卷（解析版） 题型：填空题

如图甲所示是一种环保型手电筒，这种手电筒不用化学电池作为电源．使用时只要将它来回摇晃，就能发光．这种手电筒所产生的电能是根据    原理获得的，它是将    能转化成电能．商店和小区专用的废电池回收箱如图乙所示，设置的目的是    ．

科目： 来源：2010-2011学年江苏省盐城市东台市富安中学九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年江苏省盐城市东台市富安中学九年级（上）期末物理试卷（解析版） 题型：解答题

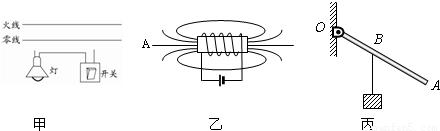

按题目要求作图：
（1）如图甲所示，用笔画线代替导线将电灯和开关接到电路中．
（2）图乙所示是通电螺线管磁感线分布图，标出螺线管的磁极和磁感线A的方向．．
（3）如图丙所示，杠杆OA可以绕O点转动，使杠杆在图示位置平衡，画出最省力时的力臂和作用力的方向．

科目： 来源：2010-2011学年江苏省盐城市东台市富安中学九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年江苏省盐城市东台市富安中学九年级（上）期末物理试卷（解析版） 题型：解答题

下表为一台电烤箱的铭牌，其内部简化电路如图所示，R₁和R₂均为电热丝．

XX牌电烤箱
额定电压		220V
额定功率	高温档	1100W
	低温档	440W
电源频率		50Hz

求：（1）电烤箱在高温挡正常工作10min所消耗的电能；
（2）电路中R₁的阻值；
（3）电烤箱在低温挡正常工作时，电路中的电流和R₁的功率．

科目： 来源：2010-2011学年江苏省盐城市东台市富安中学九年级（上）期末物理试卷（解析版） 题型：解答题

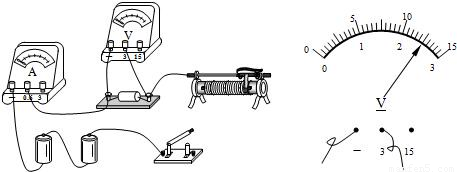

用定值电阻做实验，探究通过导体的电流与导体两端电压的关系．
（1）如图所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．

（2）闭合开关，向左移动变阻器滑片，电流表示数应______（选填“变大”、“不变”或“变小”）．
（3）调节滑动变阻器，把测量的数据填入下表，其中电流表示数为0.5A时电压表示数如图所示，其值为______V．

实验次数	1	2	3	4	5
电压U/V	1.0	1.5	2.0		3.0
电流I/A	0.2	0.3	0.4	0.5	0.6

（4）利用上述数据，画出导体中的电流随电压变化的图象．

科目： 来源：2010-2011学年江苏省盐城市东台市富安中学九年级（上）期末物理试卷（解析版） 题型：解答题

用如图所示装置探究影响斜面机械效率的因素．物体在沿斜面向上的拉力F作用下匀速向上运动．
（1）某次实验中，物重为1N的物体沿斜面向上移动0.5m，重物上升的高度为0.2m，弹簧测力计的示数F为0.8N．则拉力做的功是______J，机械效率为______%．
（2）实验记录数据如下表：

实验次数	重物的重力大小G/N	弹簧测力计的示数F/N	重物沿斜面移动的距离l/m	重物上升的高度h/m	机械效率η/%
1	2.0	1.51	0.80	0.40	66.2
2	2.5	1.89	0.80	0.40	66.1
3	3.0	2.26	0.80	0.40	66.4

分析表中数据，得到的结论是：在斜面倾角θ不变时，斜面的机械效率与重力______（选填“有关”或“无关”）．

科目： 来源：2010-2011学年江苏省盐城市东台市富安中学九年级（上）期末物理试卷（解析版） 题型：解答题

小明用电源、电流表、开关、导线和四根合金丝等器材做“探究影响导体电阻大小的因素”的实验，实验电路如图甲所示．
（1）实验中是如何比较金属丝电阻大小的？
答：______．
（2）现有几根镍铬合金丝和锰铜丝，其规格如下表所示．

编号	材料	长度/m	横截面积/mm2
A	镍铬合金	0.8	0.8
B	镍铬合金	0.5	0.5
C	镍铬合金	0.3	0.5
D	镍铬合金	0.3	1.0
E	锰铜丝	0.3	0.5
F	锰铜丝	0.8	0.8

小明在实验中所用四根金属丝应选用上表中的______（用编号表示）．
（3）如将电流表换成电压表也能完成这一实验，请画出实验所用电路图．

科目： 来源：2010-2011学年江苏省盐城市东台市富安中学九年级（上）期末物理试卷（解析版） 题型：解答题

阅读短文，回答问题：
灯丝的电阻
灯泡的灯丝是金属钨制成的，其电阻随灯丝温度变化而改变．
室温为27℃时，一只额定电压为12V的汽车灯泡，实验测得灯丝的电阻随电压变化的关系如下表．

U/V	0.2	0.5	1.0	2.0	4.0	6.0	8.0	10.0	12.0
R/Ω	0.12	0.18	0.25	0.35	0.50	0.62	0.70	0.77	0.80

研究表明，这种灯丝的电阻与温度满足关系R=R（t+273），其中R为常数．
（1）当灯泡两端电压为4V时，流过灯泡的电流强度是______A；
（2）灯泡的额定功率是______W；
（3）电灯工作后，灯丝温度升高，其内能______（选填“增加”或“减少”），灯丝内能的变化是通过______（选填“做功”或“热传递”）方式来改变的．
（4）在图中作出灯丝电阻随电压变化的关系图线；
（5）室温为27℃时，灯泡正常工作时的温度约是______℃．
