实验室常用的变阻簿有滑动变阻器和电阻箱两种．滑动变阻器是通过改变接入电路中电阻丝的    来改变电阻的．如图甲所示，当滑片向C端移动时，它的电阻值    （填“变大““变小“或“不变“）．电阻箱是一种能够表示出电阻值的变阻器，如图乙中电阻箱的示数是    ．

科目： 来源：《第11章 简单电路》2010年单元测试卷（解析版） 题型：填空题

如图是家用自来水表的表盘，小明同学不知道应该[怎么读数，爸爸告诉他这种水表的读数方法跟电阻箱的读数方法相似，小明经过思考后，正确读出了该水表的示数为     m³．

科目： 来源：《第11章 简单电路》2010年单元测试卷（解析版） 题型：填空题

科目： 来源：《第11章 简单电路》2010年单元测试卷（解析版） 题型：填空题

科目： 来源：《第11章 简单电路》2010年单元测试卷（解析版） 题型：填空题

科目： 来源：《第11章 简单电路》2010年单元测试卷（解析版） 题型：填空题

科目： 来源：《第11章 简单电路》2010年单元测试卷（解析版） 题型：填空题

如图所示，电流表A₁、A₂和A₃的示数分别为1.2A，0.8A和0.3A；那么通过L₁的电流强度为    A，L₂中的电流强度为    A，L₃中的电流强度为    A．

科目： 来源：《第11章 简单电路》2010年单元测试卷（解析版） 题型：填空题

在“用电压表和电流表测电阻“的实验中．

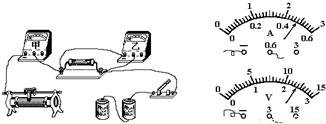

（1）在图（a）所示的电源和滑动变阻器之间添上一根导线，使之成为正确的测量电路；
（2）图（a）中的甲表应是    表，乙表应是    表；
（3）图（b）中电流表的读数为    A，电压表的读数为    V，由此可知被测电阻的阻值为    Ω．

科目： 来源：《第11章 简单电路》2010年单元测试卷（解析版） 题型：解答题

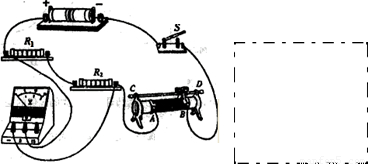

如图是研究串联电路电压关系时，用电压表测电阻R₁两端电压的电路图，这个电路中有两处错误．
（1）请在错处画上“ד，并用笔画线在图上改正过来；
（2）按改正后的实物图在虚线框内画出电路图．
