科目： 来源：2010-2011学年甘肃省金昌市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，是利用电压表和电流表测量电阻的实验装置．
（1）根据如图所示的器材，请你用笔代替导线完成电路的连接，并在虚线框内画出电路图．

（2）下图是某一次测量时电压表的数据，则此时电压表的读数是______，如果此时电流表的读数是0.16A，则电阻是______Ω．

科目： 来源：2010-2011学年甘肃省金昌市九年级（上）期末物理试卷（解析版） 题型：解答题

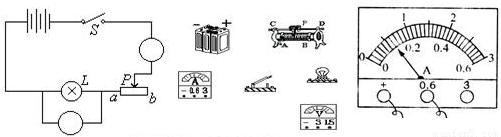

如图所示是测定小灯泡额定功率的电路图，已知小灯泡的额定电压为3.8伏，电源用三节干电池串联而成．
（1）标出图中测量仪表的符号及“+”、“-”接线柱，并由电路图连好实物图．
（2）接通电路之后，调节滑动变阻器的阻值，使电压表的指针在______伏时灯泡正常发光．
（3）如果电流表的示数如图所示，则通过小灯泡的电流为______安．
（4）小灯泡的额定功率为______瓦．

科目： 来源：2010-2011学年甘肃省金昌市九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年甘肃省金昌市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电源电压不变，R₁=3Ω，R₂=6Ω．当S₁，S₂都断开时，电流表的读数为0.3A．当S₁，S₂都闭合时，电流表的读数为1.5A，求电源电压和R₃的阻值．

科目： 来源：2010-2011学年甘肃省金昌市九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年甘肃省金昌市九年级（上）期末物理试卷（解析版） 题型：解答题

如图，当开关S₁闭合时，电流表A的示数为1A；开关S₁、S₂同时闭合时，电流表A的示数为1.5A．已知电阻R₁=12Ω，求：
（1）电源的电压；
（2）电阻R₂的电功率；
（3）通电1min电阻R₁上消耗的电能．

科目： 来源：2010-2011学年甘肃省金昌市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示是额定电压为220V的理发用电吹风的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风，且电动机的额定功率为120W．
（1）要送冷风，选择开关应放在______位置；要送热风，选择开关应放在______位置．（填“A”、“B”或“C”）
（2）若电吹风在额定电压下工作，送冷风时，通电8min电流所做的功是多少？
（3）若电吹风在额定电压下工作，送热风时电路消耗的总功率为560W，则电热丝R的阻值应为多大？

科目： 来源：2010-2011学年新人教版九年级（上）期末物理模拟试卷（1）（解析版） 题型：填空题

科目： 来源：2010-2011学年新人教版九年级（上）期末物理模拟试卷（1）（解析版） 题型：填空题

科目： 来源：2010-2011学年新人教版九年级（上）期末物理模拟试卷（1）（解析版） 题型：填空题
