科目： 来源：2010-2011学年江苏省南通市海门市王浩初中九年级（上）期末物理试卷（解析版） 题型：填空题

如图将灯L₁“6V  3W”和L₂“6V  6W”串联（灯泡电阻不变），现要使其中一盏灯长时间正常发光，则电源电压是    V，电路的总功率是    W．

科目： 来源：2010-2011学年江苏省南通市海门市王浩初中九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年江苏省南通市海门市王浩初中九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年江苏省南通市海门市王浩初中九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示为小华同学探究“让线圈转起来”的实验装置图，线圈能够转动的原因是    ；要改变线圈转动方向，可采用改变    和    的方法．

科目： 来源：2010-2011学年江苏省南通市海门市王浩初中九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，小明站在地面上，用滑轮组提升重物，请画出最合适的绕线方法．

科目： 来源：2010-2011学年江苏省南通市海门市王浩初中九年级（上）期末物理试卷（解析版） 题型：解答题

如图，轻质杠杆OA在力F₁、F₂的作用下处于静止状态，L₂为力F₂的力臂．在图中画出力F₁的力臂L₁和力F₂的示意图，并标出F₂的作用点．

科目： 来源：2010-2011学年江苏省南通市海门市王浩初中九年级（上）期末物理试卷（解析版） 题型：解答题

把开关、螺口灯泡正确接入图中

科目： 来源：2010-2011学年江苏省南通市海门市王浩初中九年级（上）期末物理试卷（解析版） 题型：解答题

在研究杠杆平衡条件的实验中
（1）实验前没有挂钩码时，若杠杆右端下倾，则应将左端的平衡螺母向______（选填“左”或“右”）调节，使杠杆在水平位置平衡．
（2）在如图所示的装置中，每个钩码重1N（杠杆上每格等距，杠杆自重不计），要使杠杆在水平位置平衡，小张在A处应挂______个1N重的钩码，而邻组的小强在B处施加一个竖直方向的力，也使杠杆在水平位置平衡，则这个力的方向应______，大小为______N．
（3）本实验得出杠杆的平衡条件是______．

科目： 来源：2010-2011学年江苏省南通市海门市王浩初中九年级（上）期末物理试卷（解析版） 题型：解答题

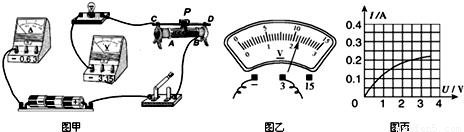

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应______．
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（3）闭合开关前，滑动变阻器的滑片P应位于______（选填“A”或“B”）端．
（4）小明连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是______．（写出一种即可）
（5）小明闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为______V，则此时灯泡消耗的实际功率______额定功率（选填“＞”、“＜”或“=”）．
（6）小明继续移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成I-U图象（图丙），根据图象，可计算出小灯泡的额定功率是______W．
（7）进一步分析图象可知，随着灯泡两端电压的增大，灯丝电阻逐渐______（选填“增大”、“减小”或“不变”），造成这一现象的原因可能是______．

科目： 来源：2010-2011学年江苏省南通市海门市王浩初中九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示是研究焦耳定律的实验装置．两个相同的烧瓶都装满带颜色的煤油（未加热前油面等高）．将阻值大小不同的两根电阻丝R₁、R₂（R₁＞R₂）分别放入两个烧瓶的煤油中，当电流通过电阻丝时放出热量的多少，可通过观察插在两个烧瓶里的玻璃管内煤油面的______来判断．
（1）采用这种连接方式的目的是______．
（2）通电一段时间后，两玻璃管中的液面如图所示，由此可得出在______和______都相同的情况下，______越大，电阻丝放出的热量就越多．
（3）向左移动滑动变阻器的滑片P后，保持与实验（2）相同的通电时间，结果发现两根玻璃管中的油面上升的高度均分别比实验（2）中上升了很多，说明在______和______都相同的情况下，______越大，电阻丝放出的热量就越多．
