科目： 来源：2007-2008学年江苏省南通市海安县大公中学九年级（上）期中物理试卷（解析版） 题型：解答题

某同学在做“研究杠杆平衡条件”的实验进行了如下实验步骤．
a．把杠杆的中点支在支架上；
b．把钩码挂在杠杆的两边，改变钩码的位置使杠杆水平平衡；
c．记下两边的钩码的重，用尺量出它们的力臂，记下实验数据；
d．改变力和力臂数值，做三次实验．
e．求出各次实验的动力乘以动力臂和阻力乘以阻力臂数值．
（1）请你指出该同学在 ______步操作之前漏掉了一个重要步骤，这个步骤是 ______．

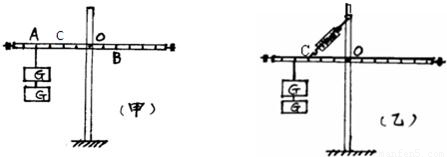

（2）如果实验中所用钩码的质量都相等，如果在如图甲图示，杠杆的B处应该挂 ______个钩码，才能使杠杆在水平位置平衡．
（3）如果在C点改用弹簧测力计拉，也使杠杆平衡，应竖直向 ______拉．
（4）如果如图乙图示把弹簧测力计斜拉，且拉环固定在支架上，水平平衡时弹簧测力计示数比步骤（3）中的 ______．如果此时在A点的钩码下方再挂一个钩码，为了再次使杠杆平衡，且弹簧测力计示数不变，应将悬点向 ______移动．

科目： 来源：2007-2008学年江苏省南通市海安县大公中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，在“研究物体动能与哪些因素有关”的实验中，将A、B、C三小球先后从同一装置的h_a、h_b、h_c高处滚下（m_A=m_B＜m_C，h_A=h_C＞h_B），推动纸盒运动一段距离后静止．

（1）在此实验中我们通过观察什么来比较各小球动能的大小？
（2）从图中可以看出A、B、C三个小球刚到达水平面时，______球的动能最大．
（3）要研究动能与质量的关系，我们应选择______两图来进行比较．
（4）比较图A和B，得出的结论是：______．

科目： 来源：2007-2008学年江苏省南通市海安县大公中学九年级（上）期中物理试卷（解析版） 题型：解答题

涛涛要测量一个阻值约10Ω的电阻，下图是他未连接完的电路．
（1）涛涛所连的电路中有不妥之处，请改正（在要去掉的线上打“×”，并添加相应的导线），然后将图甲的电路连接完整，要求滑动变阻器滑片向右移时，电压表示数增大．
（2）表格中是涛涛实验时记录的三组实验数据，则该电阻为______Ω．

科目： 来源：2007-2008学年江苏省南通市海安县大公中学九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2007-2008学年江苏省南通市海安县大公中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，是研究“做功与内能改变的关系”的实验，玻璃瓶内装有少量的水，用塞子塞紧，并用气筒往瓶内打气，瓶内压强大到一定程度时，瓶塞就会跳起来．
（1）在这一实验过程中，你应当注意观察的是______
A、打气过程；
B、打气时瓶内水的情况；
C、瓶塞跳起的现象；
D、瓶塞跳起的瞬间瓶内出现的现象．
（2）在你认为应当观察的一项中，你所观察到的现象是______，这一现象所说明的问题是______．

科目： 来源：2007-2008学年江苏省南通市海安县大公中学九年级（上）期中物理试卷（解析版） 题型：解答题

某同学在“测滑轮组机械效率”的实验中，用图1所示的装置匀速提起重物，并做了如下实验记录：

钩码重G（N）	钩码上升高度h（m）	测力计拉力F（N）	测力计移动距离s（m）
2	0.1	0.4	0.3

（1）对该同学的实验记录进行分析，就会发现他的实验结果是违背物理规律的，其表现是：______．
（2）图2是实验时测力计的放大图．结合图2你会发现导致实验结果违背物理规律的原因．其原因是______．纠正错误后，可计算出该滑轮组的机械效率为______．
（3）若增加提升钩码的个数，该滑轮组的机械效率将______（填“增大”、“不变”或“减小”）．影响该滑轮组机械效率的因素还有______．

科目： 来源：2007-2008学年江苏省南通市海安县大公中学九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，斜面长5m，高3 m，小明用绳子沿斜面用240N的拉力将重物由斜面底端匀速拉到顶端，绳重不计，已知此时斜面的机械效率为75%．求：
（1）拉力F做的总功；
（2）物体的重力．

科目： 来源：2007-2008学年江苏省南通市海安县大公中学九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2007-2008学年江苏省南通市海安县大公中学九年级（上）期中物理试卷（解析版） 题型：解答题

（1）如图所示，R₁=5Ω、R₂=10Ω的两个电阻并联在电路中，闭合开关，电流表的示数为1.2A，求电路中的总电流；
（2）根据串联电路的特点推导出串联电路的总电阻．

科目： 来源：2007-2008学年江苏省南通市海安县大公中学九年级（上）期中物理试卷（解析版） 题型：解答题

阅读下而短文，回答问题：
二极管的导电特性
二极管是一种电学元件，它最重要的特性就是单向导电性．图甲所示是二极管的实物图和它的电路图符号．在电路中，电流只能从二极管的正极流入，负极流出．下面通过简单的实脸说明二极管的单向导电性．
方法是：将二极管与一个小灯泡、一个开关串联接在干电池两端．闭合开关后，若灯泡亮，表明二极管的连接方式是图乙所示，这种连接方式相当电路中的通路状态；若灯泡不亮，表明二极管的连接方式是田21丙所示．这种连接方式相当于电路中的断路状态．这个实验很直观地说明了二极管的单向导电性．

（1）把二极管、小灯泡、电池、开关分别连接成图22所示电路，请分别说明闭合开关后甲、乙电路中的小灯泡是否发光？

（2）请设计一个实验，利用二极管判断蓄电池的正负极（没有电压表、电流表，其他器材自选）．请在虚线框内画出电路图：（用表示蓄电池）判断方法：______．
