科目： 来源：2008-2009学年四川省资阳市简阳市青龙初中九年级（上）期中物理试卷（解析版） 题型：解答题

请你在图中画出动力臂和阻力臂．

科目： 来源：2008-2009学年四川省资阳市简阳市青龙初中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，人站在地面上，通过这个滑轮组把重物G提升到楼上，请你画出这个滑轮组最省力的绕线方法．

科目： 来源：2008-2009学年四川省资阳市简阳市青龙初中九年级（上）期中物理试卷（解析版） 题型：解答题

小明在测量植物油密度时，按下列顺序进行了操作，如图所示：

①向烧杯中倒入适量植物油，测出烧杯与植物没的总质量m₁；
②将烧杯中植物油倒人量筒中，用天平测出空烧杯的质量m₂；
③用量筒测出植物油的体积V；
④计算出植物油的密度ρ．

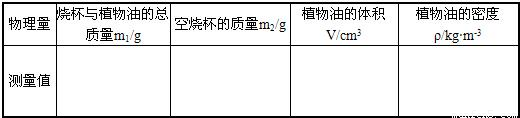

下表是小明根据上述实验操作，设计的记录数据表格．请根据图26将表格中的数据填写完整．

科目： 来源：2008-2009学年四川省资阳市简阳市青龙初中九年级（上）期中物理试卷（解析版） 题型：解答题

如图是某小组研究“摩擦力的大小与哪些因素有关”的实验示意图．
（1）用弹簧测力计拉着木块在水平木板上滑动时，每次都要使木块做匀速直线运动，这样做的目的是______．
（2）比较（a）、（b）两步，你能得出的结论______．
（3）比较（a）、（c）两步，你能得出的结论______．

科目： 来源：2008-2009学年四川省资阳市简阳市青龙初中九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2008-2009学年四川省资阳市简阳市青龙初中九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，独轮车和车内的煤的总质量为90kg，其重力可视为作用于A点．车轴O为支点，（g取10N/kg）
（1）这独轮车使用时是省力杠杆还是费力杠杆？
（2）将车把抬起时，作用在车把向上的力为多少？

科目： 来源：《13.4 杠杆》2011年同步练习（3）（解析版） 题型：填空题

科目： 来源：《13.4 杠杆》2011年同步练习（3）（解析版） 题型：填空题

科目： 来源：《13.4 杠杆》2011年同步练习（3）（解析版） 题型：填空题

科目： 来源：《13.4 杠杆》2011年同步练习（3）（解析版） 题型：填空题

如图所示，重为9N的物体挂在B处，O为支点，要想使杠杆保持水平平衡，在A处施加的最小的力是    N，方向    ．
