科目： 来源：《第13章 了解电路》2010年单元测试卷（解析版） 题型：填空题

如图所示的电路中，①②③是三个电表（两个电压表，一个电流表）．闭合开关，灯L₁与L₂串联，电路中    是电流表．

科目： 来源：《第13章 了解电路》2010年单元测试卷（解析版） 题型：解答题

科目： 来源：《第13章 了解电路》2010年单元测试卷（解析版） 题型：解答题

现有电源、开关各一个、两个灯泡L₁和L₂、两个电流表A₁和A₂、导线若干．请按要求在题下方框内画出电路图并连接实物图．要求：
（1）灯泡L₁、L₂并联；
（2）开关控制整个电路；
（3）电流表A₁测灯泡L₁的电流；
（4）电流表A₂测总电流．（导线不交叉）

科目： 来源：《第13章 了解电路》2010年单元测试卷（解析版） 题型：解答题

如图所示，电路中有三处错误，请写出改正方法．
（1）：______
（2）：______
（3）：______

科目： 来源：《第13章 了解电路》2010年单元测试卷（解析版） 题型：解答题

如图所示，闭合开关S，电路将是______路（选填“开”、“短”或“通”），要使电路中的两灯串联，则应拆除导线______．

科目： 来源：《第13章 了解电路》2010年单元测试卷（解析版） 题型：解答题

小明和父母三想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游．为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游．请按上述要求在右边虚线框内设计此投票机的电路（请在开关旁注明控制的人）．

科目： 来源：《第13章 了解电路》2010年单元测试卷（解析版） 题型：解答题

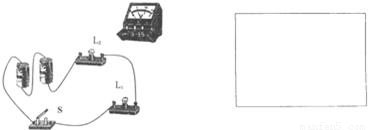

（1）在图中用笔画线代替导线将电压表接入电路（用0-3V量程）测量灯L₂两端的电压．
（2）按实物连接图，在方框内画出电路图．

科目： 来源：《第13章 了解电路》2010年单元测试卷（解析版） 题型：解答题

现有电源、三盏灯、开关和若干根导线．要求：
（1）将图所示的实物连接成三盏灯并联，开关S同时控制三盏灯的电路．导线不许交叉．

（2）根据实物连接图．在方框内画出电路图．

科目： 来源：《第13章 了解电路》2010年单元测试卷（解析版） 题型：解答题

科目： 来源：《第13章 了解电路》2010年单元测试卷（解析版） 题型：解答题

物理课后，小南和小雄将一块铜片和一块锌片插入西红柿，做成了一个“西红柿电池”． 小南和小雄想探究“西红柿电池的电压大小与哪些因素有关”，小雄说：“可能与两金属片之间的距离有关”，小南想了想说：“也可能与两金属片插入西红柿的深度有关”． 为了验证猜想是否正确，他们找来了电压表，连成了如图所示的电路．

（1）请你选择其中一个猜想，并提出验证的方法．
（2）目前人们乱扔废旧电池的现象非常普遍，请你针对这种现象，给有关部门提出一条合理建议：______．
