科目： 来源：2011-2012学年北京市平谷区九年级（上）期末物理试卷（解析版） 题型：解答题

如图是火警自动报警装置的简单电路．其中，温控开关S在温度升高到某一设定值时自动闭合，常温时自动断开．当温度升高到某值时，开关S闭合，电磁铁______磁性（填：“产生”或“失去”），吸引衔铁，触点______（填：“b”或“c”）接通，______ 灯发光报警（填：“红”或“绿”）．

科目： 来源：2011-2012学年北京市平谷区九年级（上）期末物理试卷（解析版） 题型：解答题

小兰想用两块电压表和阻值已知的电阻R测量电阻R_X的阻值．小兰选择了满足实验要求的电源、电压表V₁和V₂，并连接了部分实验电路，如图所示．
（1）请你帮助小兰完成实验电路的连接．
（2）电压表V₁的示数用U₁表示，电压表V₂的示数用U₂表示，请用U₁、U₂和R表示R_X．R_X=______．

科目： 来源：2011-2012学年北京市平谷区九年级（上）期末物理试卷（解析版） 题型：解答题

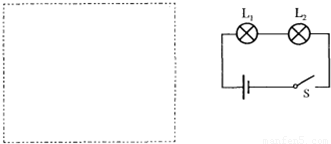

小强用如图所示的电路研究串联电路特点时，闭合开关S后，他用电压表分别测量了灯L₁、L₂两端电压，发现灯L₁比L₂两端电压大．小强认为“在串联电路中，靠近电源正极的灯两端电压高，靠近电源负极的灯两端电压低”．小欢认为小强的解释是错误的，她只利用小强所用的器材，设计了一个实验，并根据实验现象说明小强的解释是错误的．请你完成下列问题：
（1）在下面虚线框中，画出小欢所设计的实验电路图．（标出相应的元件符号，电压表可不画出）
（2）根据实验现象简要说明小强的解释是错误的．

科目： 来源：2011-2012学年北京市平谷区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2011-2012学年北京市平谷区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，R₁的电阻为20Ω，当开关S闭合后电流表A的示数为2.7A，电流表A₁的示数为1.8A．求：
（1）电源的电压
（2）电阻R₂的电阻值．

科目： 来源：2011-2012学年北京市平谷区九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，电源电压保持不变．当电阻箱调到10Ω时，电压表示数为3V，此时灯L正常发光；当电阻箱阻值调到40Ω时，灯L的功率为额定功率的．求：
（1）电阻箱阻值为10Ω时，电路中的电流；
（2）电源电压；
（3）灯L的额定功率．

科目： 来源：《13.2 电路连接的基本方式》2011年同步练习（2）（解析版） 题型：选择题

科目： 来源：《13.2 电路连接的基本方式》2011年同步练习（2）（解析版） 题型：选择题

如图是小明连接的实验电路，他连接这个电路依据的电路图是图中的（ ）
A．
B．
C．
D．

科目： 来源：《13.2 电路连接的基本方式》2011年同步练习（2）（解析版） 题型：选择题

如图所示的电路中，三个灯泡始终完好．当开关S断开时，三个灯泡都发光．当开关S闭合时（ ）

A．L₁、L₂、L₃都不亮
B．L₁、L₂、L₃都发光
C．L₂不亮，L₁、L₃亮
D．L₁、L₂不亮，L₃亮

科目： 来源：《13.2 电路连接的基本方式》2011年同步练习（2）（解析版） 题型：选择题

如图所示，当开关S闭合时，灯L₁、L₂均不亮．某同学用一根导线去检查电路故障，他将导线接在L₁的两端时发现L₂亮、L₁不亮，然后并接在L₂两端时，发现两灯均不亮．由此可以判断（ ）

A．灯L₁断路
B．灯L₂断路
C．灯L₁短路
D．灯L₂短路
