科目： 来源：2010-2011学年鲁迅中学九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年鲁迅中学九年级（上）期中物理试卷（解析版） 题型：解答题

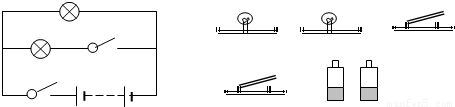

根据电路图连接实物电路

科目： 来源：2010-2011学年鲁迅中学九年级（上）期中物理试卷（解析版） 题型：解答题

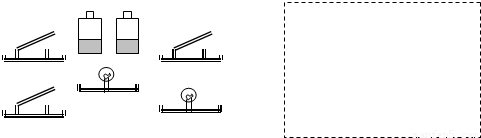

根据实物图画出电路图

科目： 来源：2010-2011学年鲁迅中学九年级（上）期中物理试卷（解析版） 题型：解答题

图中电阻箱的示数为______Ω．

科目： 来源：2010-2011学年鲁迅中学九年级（上）期中物理试卷（解析版） 题型：解答题

图中电压表的示数是______V．

科目： 来源：2010-2011学年鲁迅中学九年级（上）期中物理试卷（解析版） 题型：解答题

在右图中的圆圈内填入符号“A”或“V”，使两灯串联．

科目： 来源：2010-2011学年鲁迅中学九年级（上）期中物理试卷（解析版） 题型：解答题

甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，会发生什么危害，请写在下面的横线上．
甲存在的问题：______，
危害是：______；
乙存在的问题：______，
危害是：______；
丙存在的问题：______，
危害是：______．

科目： 来源：2010-2011学年鲁迅中学九年级（上）期中物理试卷（解析版） 题型：解答题

小林同学准备利用如图所示的器材做“伏安法测电阻”的实验
（1）请画出“伏安法测电阻”电路图；
（2）将图中的器材连接成实验电路；（滑动变阻器必须接b ）
（3）连接电路时，开关应是______的，滑动变阻器的滑片应移到______处．
（4）电流表的读数为______A，电压表的读数为______V，由此可知被测电阻的阻值为______Ω．

科目： 来源：2010-2011学年鲁迅中学九年级（上）期中物理试卷（解析版） 题型：解答题

小红按如图所示的电路探究“导体中的电流跟导体电阻的关系”．她不断改变电阻箱R的阻值，并将电阻值以及对应的电流表的示数记录在表1中．分析表1中的数据可知：电路中的电流I跟电阻R不是反比关系，这一结论与欧姆定律不一致．请你帮助小红分析：
表1：

次数	R/Ω	I/A
1	5	0.6
2	10	0.4
3	15	0.3

表2：

次数	R/Ω	I/A
1	5	0.6
2	10	______
3	15	______

（1）结论与欧姆定律不一致的原因是______．
（2）要得到与欧姆定律一致的结论，你如何帮助小红改进这个电路？______；
这样改进的目的是______．
（3）改进实验后，把符合要求的数据填写在表2中的空格内．
