科目： 来源：2010-2011学年福建省泉州市晋江市九年级（上）期末物理试卷（解析版） 题型：解答题

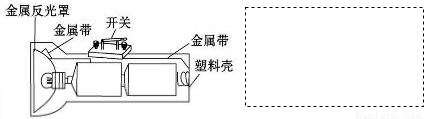

如图是某种手电筒的剖面图，请按照实物剖面图，在虚线框中画出这种手电筒的电路图．

科目： 来源：2010-2011学年福建省泉州市晋江市九年级（上）期末物理试卷（解析版） 题型：解答题

如图，是家庭电路中常用的一种灯泡以及灯泡上的铭牌．
（1）根据它的铭牌，你能知道的物理量有：______、______．（写出两个物理量的名称及其数值）
（2）根据铭牌上的信息，通过计算你还能知道的物理量有：______、______．（写出两个物理量的名称及其数值）

科目： 来源：2010-2011学年福建省泉州市晋江市九年级（上）期末物理试卷（解析版） 题型：解答题

（1）如图所示，电能表的示数为______．
（2）如图所示，电阻箱的示数为______．
（3）如图所示，体温计的示数为______．

科目： 来源：2010-2011学年福建省泉州市晋江市九年级（上）期末物理试卷（解析版） 题型：解答题

在做“观察水沸腾”的实验时，甲、乙、丙三组同学分别从A、B两套器材中任选一套来完成实验．（实验室已准备多套A、B装置，如图．）
（1）甲组同学发现所测水的沸点高于100℃，他们选择的是______（A或B）套装置．
（2）乙、丙两组同学虽然选用的实验装置相同，但水开始沸腾的时刻不同，他们绘制的沸腾图象如图c所示，得到a、b两种不同图象的原因是水的______不同．
（3）通过分析图象C，归纳出水沸腾的特点是：①______；  ②______．
（4）在实验中，三组同学都发现实验加热时间太长了，为了缩短加热时间，你认为可以采取哪些措施？______（写出一条即可）．

科目： 来源：2010-2011学年福建省泉州市晋江市九年级（上）期末物理试卷（解析版） 题型：解答题

用如图所示的装置探究“电流做功与电压的大小之间的关系”．两瓶煤油中都浸泡着一段材料、横截面积均相同的电阻丝，瓶中温度计显示煤油的温度．
（1）实验中电流做功的多少是根据煤油______变化的大小来判断的，为比较两电阻做功的多少，两瓶煤油的质量应______．
（2）“水比较容易获得，为什么不用水代替煤油？”对此合理的解释是______．（填字母）
A．煤油有颜色便于观察    B．煤油密度较小    C．煤油比热容较小
（3）两瓶中电阻______联使得通过它们的电流和通电时间相等，甲瓶中的电阻丝较长，电阻较______，电压较高．
（4）实验发现，甲瓶温度升高较多．表明：在电流和通电时间相同的情况下，导体两端的电压越高，电流做功越______．

科目： 来源：2010-2011学年福建省泉州市晋江市九年级（上）期末物理试卷（解析版） 题型：解答题

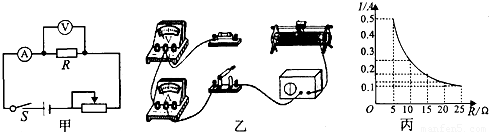

小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．

（1）请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）．
（2）实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．
①由图象可以得出结论：电压一定时，______．
②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是______，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表示数为______V时，读出电流表的示数．
（3）为完成整个实验，应该选取最大阻值不小于______Ω的滑动变阻器．

科目： 来源：2010-2011学年福建省泉州市晋江市九年级（上）期末物理试卷（解析版） 题型：解答题

小文同学利用如图（甲）所示完成“测定小灯泡额定功率”的实验，电源电压为6V，小灯泡的额定电压为3.8V．
（1）在连接电路时，开关应该是______的．
（2）小文同学在检查电路连接时，滑动变阻器的滑片应该移到______（填“左”或“右”）端．连接好电路后，闭合开关，发现电流表和电压表指针的转向情况如图（乙）所示，则可能的原因是：电流表______，电压表______．
（3）故障排除后，要使小灯泡正常发光，应移动滑动变阻器的滑片使电压表的示数为______V，若此时电流表的示数如图（丙）所示，其示数为______A，那么小灯泡的额定功率是______W．
（4）小文还想利用上述实验装置测量一段电炉丝的电阻R_x，可是连接电路时发现电流表已烧坏，原电路不能使用．请你利用现有器材（电压未知的电源、量程合适的电压表、最大阻值已知为R的滑动变阻器、开关各一个，导线若干），帮助设计一个不用改变电压表位置就能测出这段电炉丝电阻的电路．把你设计的实验电路图画在虚线框内（电炉丝的符号用电阻的符号表示）．
（5）你的主要实验过程及测量的物理量是______计算电炉丝电阻的表达式是：R_x=______．

科目： 来源：2010-2011学年福建省泉州市晋江市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示电路中，电阻R₁的阻值是20Ω，闭合开关S，电流表A₁的示数为0.3A，电流表A的示数为0.5A，求：
（1）通过电阻R₂的电流；
（2）电源电压；
（3）电阻R₂的阻值．

科目： 来源：2010-2011学年福建省泉州市晋江市九年级（上）期末物理试卷（解析版） 题型：解答题

电磁炉具有清洁、高效的节能等优点，已经逐步走进千家万户．小明家里买了一台电磁炉，如图所示．为了知道该电磁炉的效率，小明进行了实验，他把质量为1kg、初温为25℃的水装入不锈钢锅中加热至沸腾（在1标准大气压下），用了200s的时间．求：
（1）该电磁炉正常工作时的电流．
（2）水吸收的热量．
（3）该电磁炉烧水的效率．[C_水=4.2×10³J/]．
