科目： 来源：2008-2009学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

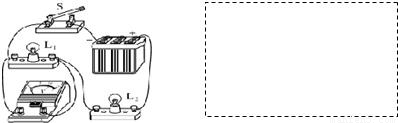

根据图示的实际电路，在右面的虚线框内画出电路图

科目： 来源：2008-2009学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示为一可绕中点转轴转动的轻质细杆，杆上相邻刻度线之间的距离都是相等的．使杆在水平位置平衡后，在杆的A刻线处挂2个钩码．为了使杆在水平位置重新平衡，应该在B刻线处挂 ______个钩码．（每个钩码的质量都相等）

科目： 来源：2008-2009学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2008-2009学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示的各种实验现象中，能够说明分子间存在引力的是______．（只填字母）

科目： 来源：2008-2009学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

小明在烈日当空的海边玩耍，发现沙子烫脚，而海水却很凉．同样受到太阳光照射，为什么会出现不同的结果呢？小明想：是不是沙子和海水吸收相同的热量而温度升高的不同呢？于是他从海边取一些沙子和海水带回家进行探究，做了如图所示的实验：在两个相同的烧杯中，分别装入质量、初温都相同的水和沙子，用两个完全相同的酒精灯对其加热，并不断进行搅拌．实验数据记录如下表：

	质量/g	升高10℃所需要时间/s	升高20℃所需时间/s	升高30℃所需时间/s
沙子	30	64	89	124
水	30	96	163	220

（1）在此实验中用 ______近似比较水和沙子吸热的多少；
（2）分析上表中的实验数据可知：质量相同的水和沙子，升高相同温度时，水吸收的热量 ______（选填“大于”或“小于”）沙子吸收的热量．

科目： 来源：2008-2009学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

在课外电子小组活动中，小明得到了一个半导体器件，他想了解这个器件的一些特性，为此他进行了一些实验并收集了相关的实验数据．他根据收集的实验数据做出了通过该器件的电流随其两端电压变化的图象，如图所示．由图象可知，当此器件两端的电压为6.0V时，通过此器件的电流为______A；在器件两端电压从0V到8.0V不断增大的过程中，器件两端的电压与通过它的电流的比值将______．（选填“保持不变”、“变大”或“变小”）

科目： 来源：2008-2009学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

某同学设计了如图甲所示的实验电路图，进行探究实验．

（1）请根据电路图完成如图乙所示实验电路的连接．
（2）连接电路时，开关S应当处于______状态（选填“断开”或“闭合”）．闭合开关前滑动变阻器的滑片P应置于______端．（选填“a”或“b”），
（3）试触开关，确认电路正常后，闭合开关，分别记下电流表A、A₁、A₂的示数I、I₁和I₂．然后调节滑动变阻器滑片的位置，又做了5次实验并记下每次三个电流表的示数，数据如下表：

I/A	I1/A	I2/A
0.30	0.10	0.20
0.34	0.14	0.20
0.38	0.18	0.20
0.42	0.22	0.20
0.46	0.26	0.20
0.52	0.32	0.20

根据上表的数据分析，可得出的结论是：并联电路中干路电流I与两支路电流I₁和I₂之间关系的表达式为______．

科目： 来源：2008-2009学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

某学习小组要用实验研究被提升物体所受重力对滑轮组机械效率的影响，他们用如图所示的同一滑轮组进行了多组实验，通过实验得到了下表中的数据：

序号	钩码重G/N	钩码上升高度h/m	绳端拉力F/N	绳端移动的距离s/m	机械效率η
1	4	0.1	1.8	0.3	74%
2	6	0.1	2.5	0.3	80%
3	8	0.1	3.1	0.3

（1）实验时，应将弹簧测力计竖直向上______拉动．
（2）根据表中数据计算出第3次实验的机械效率为______．
（3）分析比较表中的数据可以得出的实验结论是：对于同一滑轮组，被提升物体所受重力越大，滑轮组的机械效率越______．（选填“高”或“低”）

科目： 来源：2008-2009学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

实验桌上有如下器材：满足实验要求的电源一个、电压表一只、开关一个、各种阻值已知的定值电阻和导线若干．小明想利用实验桌上的这些器材，设计一个实验证明：“串联电路中总电压等于各部分电压之和”．
（1）请根据上述要求帮助小明在虚线框中画出实验电路图；

（2）写出主要实验操作步骤（只进行一组测量即可）：
