科目： 来源：2008-2009学年江苏省南京市玄武区九年级（上）期末物理试卷（解析版） 题型：选择题

小明同学在物理实践活动中，设计了如图所示的反映弹簧所受压力大小的电路，其中R′是标有“1A 20Ω”滑动变阻器，R是5Ω定值电阻，电源两极间电压恒定为10V，下列说法错误的是（ ）

A．滑片受到压力增大时，变阻器阻值增大
B．当压力最大时，电路中的电流为0.4A
C．压力最大时，定值电阻R两端的电压为0
D．压力表实际是电压表

科目： 来源：2008-2009学年江苏省南京市玄武区九年级（上）期末物理试卷（解析版） 题型：选择题

在图所示的电路中，电源电压保持不变．闭合开关S后，电路正常工作．过了一会儿，电流表的示数变大，且电压表与电流表示数的比值变小，则下列判断中正确的（ ）

A．电阻R断路，灯L变暗
B．电阻R短路，灯L变亮
C．灯L断路，电压表的示数变小
D．灯L短路，电压表的示数变大

科目： 来源：2008-2009学年江苏省南京市玄武区九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示电路，阻值为6Ω的电阻与一个“6V  3W”的小灯泡串联后接到9V的电路中，小灯泡恰能正常发光；如果在此电路中将“6V  3W”的小灯泡换成“6V  4.5W”的小灯泡，那么该小灯泡的实际功率（设电源电压不变）（ ）

A．等于4.5W
B．小于4.5W
C．大于4.5W
D．等于3W

科目： 来源：2008-2009学年江苏省南京市玄武区九年级（上）期末物理试卷（解析版） 题型：选择题

如图所示的电路中，电源两端电压为6V并保持不变，定值电阻R₁的阻值为10Ω，滑动变阻器R₂的最大阻值为50Ω．当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是（ ）
A．电压表的示数变大，电流表的示数变小
B．电流表和电压表的示数都不变
C．电流表的示数变化范围为0.2A～0.6A
D．电压表的示数变化范围为1V～6V

科目： 来源：2008-2009学年江苏省南京市玄武区九年级（上）期末物理试卷（解析版） 题型：填空题

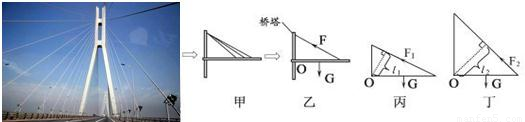

如图为南京长江二桥．“桥塔为什么要造这么高？”小明对此进行了研究：他将大桥的结构进行简化，抽象成图乙所示的模型，又画了桥塔高低不同的两幅图丙和丁．小明通过比较发现：适当增加塔的高度，可    （选填“增大”或“减小”）力臂，从而    （选填“增大”或“减小”）斜拉索的拉力．

科目： 来源：2008-2009学年江苏省南京市玄武区九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示的杠杆是    杠杆（选填“省力”或“费力”），若该物体所受到的重力为20N，则当动力F为    N时，杠杆处于平衡状态．

科目： 来源：2008-2009学年江苏省南京市玄武区九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2008-2009学年江苏省南京市玄武区九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2008-2009学年江苏省南京市玄武区九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2008-2009学年江苏省南京市玄武区九年级（上）期末物理试卷（解析版） 题型：填空题

在“用电压表、电流表测电阻”的实验中，某一次测量时，电流表的示数如图所示，则通过待测电阻的电流为    A，若此时待测电阻两端电压表的示数为2V，则待测电阻的阻值为    Ω．
