科目： 来源：2006-2007学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

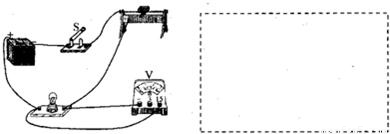

请根据实物连线图，在虚线框内画出对应的电路图．

科目： 来源：2006-2007学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

电阻箱是一种能够表示出电阻值的变阻器，如图所示电阻箱的示数是______Ω．

科目： 来源：2006-2007学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

如图是小明某次实验中电压表和电流表的示数，此时电压表、电流表的示数分别是 ______V； ______A．

科目： 来源：2006-2007学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

在测定滑轮组机械效率的实验中，小刚同学测得的数据如下表所示：

（1）在表中空白处分别写出此次测量中有用功、总功和机械效率的值．
（2）实验中，应使弹簧测力计做______运动．
（3）滑轮组的机械效率不可能达到100%，其主要原因是______．（答出一条即可）

科目： 来源：2006-2007学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

小明在课外学习中了解到物体动能大小的表达式为：E_k=mv²（E_k为动能，m、v分别为质量和速度），从表达式中他意识到速度大小对物体的动能影响比质量更大．小明在老师帮助下设计了如图所示的实验装置，验证他的想法．下表是小明实验中测量的数据．


小车被推移的距离为L和3L的两次实验中，小球的______相同，______不同．（选填“质量”或“速度”．）实验中小明通过测量______反映小球动能的大小．

科目： 来源：2006-2007学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

小明发现了一个废弃的电子元件，他想了解它的一些特性，为此他进行了一些实验并收集了相关的信息．他根据收集的信息做出了该元件的电流随电压变化的曲线，如图所示．由图象可知
（1）当电压U=3V时，通过此元件的电流为______A．
（2）该元件两端电压在0V～3V之间变化过程中，电压与电流的比值______（选填“不变”、“变大”或“变小”）；
（3）在3V～5V之间变化过程中，电压与电流的比值______（选填“不变”、“变大”或“变小”）．

科目： 来源：2006-2007学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

小明和父母三想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游．为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游．请按上述要求在右边虚线框内设计此投票机的电路（请在开关旁注明控制的人）．

科目： 来源：2006-2007学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

阅读下面有关二极管的短文，解决相关问题：电子线路中有一种常用的器材叫二极管，在电路图中的符号为．它在电路中的作用是：当电流从“+”极端流入时，二极管对电流的阻碍作用很小，相当于一个阻值很小的电阻，此时二极管可视为一段导线；当电流从“-”极端流入时，二极管相当于一个阻值很大的电阻，使电流几乎不能通过它，即电流几乎为零，此时二极管可视为绝缘体．
（1）在图1电路中，当闭合开关S后，能亮的灯是______．

（2）某同学按照图2所示电路图连接了电路，电路中两个电源两端电压均为3V不变，当S接a端时，电压表的示数为______V；当S接b端时，电压表的示数为______V．

（3）图3是小明设计的判断电源正负极的电路图，闭合开关S后，小灯泡发光，则A端是电源的______极．（选填“正”或“负”）

科目： 来源：2006-2007学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

小磊同学是班里的“大力士”，一天他放学回家，看到公路上有一块大石头，他担心大石头会妨碍车辆正常通行．于是，他决定把石头推到路边，但是他费了很大的力，累得满头大汗，石头却一点儿没动（如图所示）．他的同学小颖恰好路过，看到此清景说：“你的行为很值得称赞，但是你对石头并没有做功．”你认为小磊同学对石头做功了吗？为什么？
