科目： 来源：2010-2011学年福建省泉州市南安市九年级（上）期末物理试卷（解析版） 题型：解答题

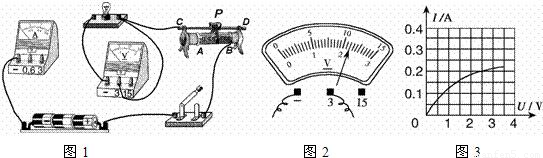

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应______，电流表的量程应选0～______A．
（2）请你用笔画线代替导线，将图1中的实物电路连接完整．
（3）闭合开关前，图2中滑动变阻器的滑片P应位于______选填“A”或“B”）端．
（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为______V，若他想测量小灯泡的额定功率，应将图1中滑片P向______选填“A”或“B”）端移动，使电压表的示数为2.5V．
（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图3所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是______W．

（6）小勇同学在实验中连接好电路，闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是______（写出一种即可）．

查看答案和解析>>

科目： 来源：2010-2011学年福建省泉州市南安市九年级（上）期末物理试卷（解析版） 题型：解答题

物质	比热容
煤油	2.1×10³
水	4.2×10³
铁	0.45×10³

右表所示为几种物质的比热容，如果质量为2kg的水，温度从20℃升高到70℃．求水吸收的热量．

查看答案和解析>>

科目： 来源：2010-2011学年福建省泉州市南安市九年级（上）期末物理试卷（解析版） 题型：解答题

在如图电路中，R₁=10Ω，R₂=20Ω，闭合开关后，电流表的示数为0.3A．
（1）电阻R₁两端的电压是多少？
（2）通过R₂的电流是多少？

查看答案和解析>>

科目： 来源：2010-2011学年福建省泉州市南安市九年级（上）期末物理试卷（解析版） 题型：解答题

LED灯是一种新型的环保节能灯（如图）．某款LED灯的额定电压为24V．
额定功率为12W，它与“PZ220-100”的白炽灯正常发光时的亮度相当．
（1）该LED灯正常工作时电流是多少安？
（2）每天正常工作5h，使用上述一盏LED灯比一盏白炽灯可节约电能多少千瓦时？
（3）某个家庭原来全部用白炽灯来照明，平均每月照明用电40kw?h，现全部改用LED灯．相同情况下可节能约70%．已知每节约l度电就能减排约1kg的二氧化碳，则改用LED灯后，这个家庭平均每月能减排二氧化碳约多少千克？
