小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小．其中R^‘是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电压表．当金属片受到的压力增大时，变阻器的阻值    ，压力表示数    （选填“变大”、“变小”或“不变”）．

科目： 来源：2009-2010学年苏科版九年级（上）段考物理试卷（A卷）（解析版） 题型：填空题

在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示．则由图可知，元件A的电阻为    Ω；将A和B并联后接在电压为2V的电源两端，则通过A和B的总电流是    A，将A和B串联后接在电压为3V的电源两端，则A的电功率是    W．

科目： 来源：2009-2010学年苏科版九年级（上）段考物理试卷（A卷）（解析版） 题型：解答题

科目： 来源：2009-2010学年苏科版九年级（上）段考物理试卷（A卷）（解析版） 题型：解答题

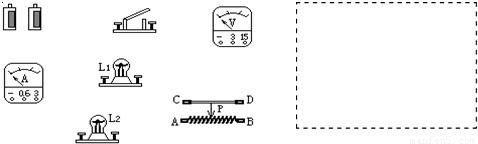

在图中，要求用电流表测量灯泡L₂中的电流（0.3A），电压表测量灯泡L₁的电压，L₁、L₂并联，变阻器调节L₁的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．

科目： 来源：2009-2010学年苏科版九年级（上）段考物理试卷（A卷）（解析版） 题型：解答题

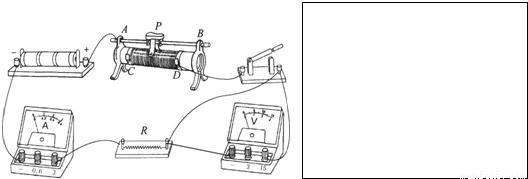

如图所示，是小军同学连接的测电阻R_x的电路．
（1）电路中有一根导线连接错了，请你在接错的导线上打一个叉，并画出正确的连线．
（2）在方框中根据改正后的电路画出电路图．

（3）实验中测出了如下表所示的数据，其中第3次测量时电流表的表盘如图所示，请你读出电流值填在表格中．电阻测量值R_x=______Ω．

次数	第1次	第2次	第3次
电压/V	2.5	3.0	3.5
电流/A	1.3	1.5

科目： 来源：2009-2010学年苏科版九年级（上）段考物理试卷（A卷）（解析版） 题型：解答题

如图所示，灯泡L与电阻R并联，已知R的电阻值是L灯泡电阻值的4倍，此时安培表的读数I=2.5A，，求通过灯泡的电流．

科目： 来源：2009-2010学年苏科版九年级（上）段考物理试卷（A卷）（解析版） 题型：解答题

如图所示，R₁=5Ω，R₂为滑动变阻器，电源电压保持不变．闭合开关S后，当滑动变阻器的滑片P移至端点b时，电流表的示数为0.5A；当滑片P移至变阻器的中点时，电流表的示数为0.75A．
求：（1）电源电压；（2）滑动变阻器的最大阻值．

科目： 来源：2009-2010学年苏科版九年级（上）段考物理试卷（A卷）（解析版） 题型：解答题

如图所示，R₁=20Ω，R₂=10Ω，电源电压保持不变．
（1）当S₂闭合，S₁、S₃断开时，R₁两端的电压为4V，求电流表的示数和电源电压；
（2）当S₂断开，S₁、S₃闭合时，求电流表的示数．
