科目： 来源：2010-2011学年安徽省巢湖市九年级（上）期末物理试卷（解析版） 题型：解答题

小明在做“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V（阻值约为10Ω）．

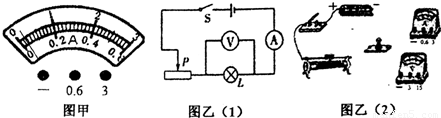

（1）他在检查仪器时，发现电流表指针如图所示，则接下来的操作是______．
（2）图甲中是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图乙未完成的电路连接好，要求：电流表、电压表选择合适的量程；滑动变阻器的滑片向右移动时，连入电路的阻值变小；导线不能交叉．

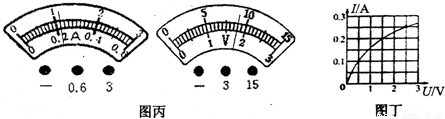

（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图丙所示，则此时流过小灯泡的电流是______A，灯泡两端的电压是______V，灯泡的实际功率是______W．
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出了小灯泡电流随其两端电压变化的关系图象（如右下图），根据图象提供的信息，计算出小灯泡的额定功率为______W，小灯泡灯丝电阻随电压增大而______（选“增大”、“减小”、或“不变”）

查看答案和解析>>

科目： 来源：2010-2011学年安徽省巢湖市九年级（上）期末物理试卷（解析版） 题型：解答题

为探究电磁铁的磁性跟哪些因素有关，小丽同学作出以下猜想：
猜想A：电磁铁通电时有磁性，断电时没有磁性
猜想B：通过电磁铁的电流越大，它的磁性越强
猜想C：外形相同的螺线管，线圈的匝数越多，它的磁性越强

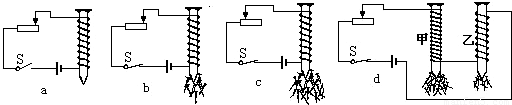

为了检验上述猜想是否正确，小丽所在实验小组通过交流与合作设计了以下实验方案用漆包线（表面涂有绝缘漆的导线）在大铁钉上绕制若干圈，制成简单的电磁铁．图所示的a、b、c、d为实验中观察到的四种情况．

根据小丽的猜想和实验，完成下面填空：
（1）通过观察电磁铁吸引大头针数目多少的不同，来判断它______的不同；
（2）通过比较______两种情况，可以验证猜想A是正确的；
（3）通过比较______两种情况，可以验证猜想B是正确的；
（4）通过比较d中两电磁铁，发现猜想C不全面，应补充______的条件．

查看答案和解析>>

科目： 来源：2010-2011学年安徽省巢湖市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，用滑轮组匀速提升1200N的重物时，拉力做功的功率为1000W，经过2S，绳子的自由端上升的距离是4m，不计绳重和摩擦．求：
（1）作用在绳子自由端的拉力是多大？
（2）动滑轮的重力是多少？
（3）若用此滑轮组匀速提起1800N的重物，滑轮组的机械效率是多大？

查看答案和解析>>

科目： 来源：2010-2011学年安徽省巢湖市九年级（上）期末物理试卷（解析版） 题型：解答题

型号	WSJ-60
额定电压	220V
额定功率	1600W
水壶容积	1000mL

有一种电热壶，其铭牌标志如右表所示．现将一满壶20℃的水在额定电压下烧开需时间5min，已知外界气压为1标准大气压，水的比热容c=4.2×10³J/．求：
（1）水吸收的热量．
（2）电热壶的效率．

查看答案和解析>>

科目： 来源：2010-2011学年安徽省巢湖市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，当闭合开关S后，发现标有“6V，3W”的灯L_l和标有”12V，3W”的灯L₂，亮度并不相同．巳知电源电压为6V，不考虑灯丝电阻值随温度的变化．求：
（1）通过灯泡L_l的电流为多大？
（2）灯泡L_l每分钟消耗多少电能？
（3）灯泡L₂的实际功率是多大，电路中灯L₁、和L₂哪个更亮？
