科目： 来源：《第13章 电路初探》2010年单元测试卷（解析版） 题型：解答题

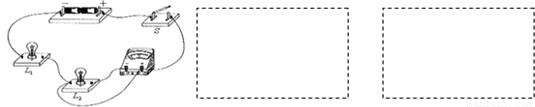

将图按下列要求在虚框中画出电路图，然后连接实物图：
（1）两灯泡并联；
（2）开关控制整个电路；
（3）电流表测干路上的电流强度；
（4）电压表测量电源电压．

科目： 来源：《第13章 电路初探》2010年单元测试卷（解析版） 题型：解答题

按照如图所示电路图，连接实物图．

科目： 来源：《第13章 电路初探》2010年单元测试卷（解析版） 题型：解答题

请你仔细观察如图所示实物电路，并在下面两种方案中任选一种方案，使电路成为合理的电路．

（1）在图中只加一根导线，使实物电中成为并联电路．
（2）在图中只改动一根导线的一端，使实物电路成为串联电路．要求：在被改动的导线上画“×”，然后画出改动的导线．

科目： 来源：《第13章 电路初探》2010年单元测试卷（解析版） 题型：解答题

科目： 来源：2008-2009学年沪粤版九年级（上）单元测试卷（11）（解析版） 题型：选择题

三个相同的灯泡L₁、L₂、L₃组成如图所示的电路，电流表A₁、A₂、A₃的示数分别为I₁、I₂、I₃，则它们之间的关系是（ ）

A．I₁=I₂
B．I₂=I₃
C．I₁=I₂+I₃
D．I₃=I₁+I₂

科目： 来源：2008-2009学年沪粤版九年级（上）单元测试卷（11）（解析版） 题型：选择题

在图中，三个电压表测量的读数分别为U₁、U₂、U₃，则三个电压之间的关系是（ ）

A．U₁=U₂=U₃
B．U₁+U₂=U₃
C．U₁=U₂＜U₃
D．U₁+U₂＞U₃

科目： 来源：2008-2009学年沪粤版九年级（上）单元测试卷（11）（解析版） 题型：选择题

如图所示电路中，三个电流表A₁、A₂、A₃的示数分别为I₁、I₂、I₃，它们的大小关系是（ ）
A．I₁=I₂=I₃
B．I₁＞I₂=I₃
C．I₁＞I₂＞I₃
D．I₁＞I₃＞I₂

科目： 来源：2008-2009学年沪粤版九年级（上）单元测试卷（11）（解析版） 题型：选择题

如图示，已知两只灯泡L₁和L₂是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（ ）

A．①是电流表，②和③是电压表
B．①和③是电压表，②是电流表
C．①和②是电流表，③是电压表
D．①②和③都是电流表

科目： 来源：2008-2009学年沪粤版九年级（上）单元测试卷（11）（解析版） 题型：选择题

如图所示，电压表的接法正确的是（ ）
A．
B．
C．
D．

科目： 来源：2008-2009学年沪粤版九年级（上）单元测试卷（11）（解析版） 题型：选择题

在图的四个电路图中，开关S闭合后，三个电阻都是并联的是（ ）
A．
B．
C．
D．
