科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（8）（解析版） 题型：填空题

如图所示的电路，当开关S闭合时，电流表A₂测    的电流（填：L₁或L₂），如电流表A₁的示数为0.8A，电流表A₂的示数为0.5A，则流过L₁的电流为    ．

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（8）（解析版） 题型：填空题

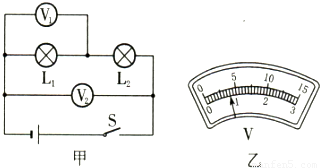

如图甲所示的电路，闭合开关后两灯都能发光，并且两块电压表的指针所指的位置如图乙所示，则L₁两端的电压是    V，L₂两端的电压是    V．

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（8）（解析版） 题型：填空题

在如图所示装置中，重为30N的物体A在力F作用下，4s内在水平桌面上匀速前进了60cm，此时弹簧秤的示数是4N，则物体A与水平桌面间的摩擦力f=    N，功率P=    W．（秤重、绳重、滑轮重及摩擦不计）

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（8）（解析版） 题型：解答题

实验课上苏家韬同学连接了如下图所示的电路，在检查时，老师说电路不合理，但只要稍加修改就可用．请你按下面两个要求：
（1）在图中只加一根导线，使实物电路成为并联电路．
（2）在图中只改动一根导线的一端，使实物电路成为串联电路．（要求：在被改动的导线上画“×”，然后画出改动的导线）．分别在左右两幅图中加以改正．

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（8）（解析版） 题型：解答题

如图所示，单摆在竖直平面内左右摆动，滚摆在竖直平面内上下往复运动．请回答：
（1）这两个实验可以说明的同一个物理问题是：______；
（2）在单摆左右摆动和滚摆上下往复运动的过程中，你将会看到它们上升的高度逐渐降低．产生此现象的原因是：______．

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（8）（解析版） 题型：解答题

用如图所示的实验装置测量杠杆的机械效率．实验时，竖直向上匀速拉动弹簧测力计，使挂在较长杠杆下面的钩码缓缓上升．
（1）实验中，将杠杆拉至图中虚线位置，测力计的示数F为______N，钩码总重G为1.0N，钩码上升高度h为0.1m，测力计移动距离s为0.3m，则杠杆的机械效率为______%．请写出使用该杠杆做额外功的一个原因：______．
（2）为了进一步研究杠杆的机械效率与哪些因素有关，一位同学用该实验装置，先后将钩码挂在A、B两点，测量并计算得到下表所示的两组数据：

次数	钩码 悬挂点	钩码总重 G/N	钩码移动距离 h/m	拉力 F/N	测力计移动距离 s/m	机械效率 η/%
1	A点	1.5	0.10	0.7	0.30	71.4
2	B点	2.0	0.15	1.2	0.30	83.3

根据表中数据，能否得出“杠杆的机械效率与所挂钩码的重有关，钩码越重其效率越高”的结论？答：______；
请简要说明两条理由：①______；②______．

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（8）（解析版） 题型：解答题

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（8）（解析版） 题型：解答题

小明和小华同学用质量不同的滑块以不同的速度，从地面沿倾角为θ的光滑斜面往上滑，如图所示，他记录了滑块至最高点（此时小球速度为零）的高度h，如下表所示．

实验次数	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
质量m（kg）	1					2					3
速度v（m/s）	1.0	2.0	3.0	4.0	5.0	1.0	2.0	3.0	4.0	5.0	1.0	2.0	3.0	4.0	5.0
高度h（m）	0.05	0.20	0.45	0.80	1.25	0.05	0.20	0.45	0.80	1.25	0.05	0.20	0.45	0.80	1.25

根据上述数据分析、归纳得出：
①小球能够达到的最大高度h与小球在斜面底端的速度v______，与小球的质量m______．（均选填：“有关”、“无关”）
②分析表格的数据，可得出高度与速度的关系式为：h=______．（单位不作要求）

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（8）（解析版） 题型：解答题

救援人员在“库尔斯克”号发现了记录潜艇各种信息的“黑匣子”，其某一部件外壳上三个电压表的示数分别为U₁、U₂、U₃，三个电流表的示数分别为I₁、I₂、I₃，它内部的电路结构如图所示，则：
（1） U₁、U₂、U₃的关系式是______．
（2） I₁、I₂、I₃的关系式是______．

科目： 来源：2009-2010学年苏科版九年级（上）期中物理试卷（8）（解析版） 题型：解答题

如图所示，要将重为G=500N，半径为r=0.5m的轮子滚上高为h=20cm的台阶，（支点为轮子与台阶的接触点O），试在图中作出阻力G的力臂L，并在图中作出所用的最小力F的示意图．这个最小力F=______N，并且至少需要做W=______J的功，才能将轮子滚上台阶．
