科目： 来源：2010-2011学年江苏省苏州市常熟市九年级（上）期末物理试卷（解析版） 题型：解答题

在图中画出作用在“开瓶起子”上动力F₁的力臂和阻力F₂的示意图．

科目： 来源：2010-2011学年江苏省苏州市常熟市九年级（上）期末物理试卷（解析版） 题型：解答题

在图中，画出使用滑轮组提升重物时，绳子最省力的绕法．

科目： 来源：2010-2011学年江苏省苏州市常熟市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，在甲、乙两个“〇”内选填“灯泡”和”电流表”的符号，使两灯组成并联电路．

科目： 来源：2010-2011学年江苏省苏州市常熟市九年级（上）期末物理试卷（解析版） 题型：解答题

根据图中小磁针N极的指向，标出通电螺线管电源的“+”、“-”极．

科目： 来源：2010-2011学年江苏省苏州市常熟市九年级（上）期末物理试卷（解析版） 题型：解答题

在“研究杠杆平衡条件”实验中
（1）实验前出现图甲所示情况，为了使杠杆在水平位置平衡，应将杠杆左端的螺母向______调（填“左”或“右”）
（2）实验过程中出现图乙所示情况，为了使杠杆在水平位置平衡，这时应将右边的钩码向______（填“左”或“右”）移动______格．
（3）图乙中杠杆水平平衡后，在杠杆左右两边钩码下同时加一个相同的钩码，这时杠杆将______．（填“保持水平平衡”、“顺时针转动”或“逆时针转动”）

科目： 来源：2010-2011学年江苏省苏州市常熟市九年级（上）期末物理试卷（解析版） 题型：解答题

某小组同学用实验小车去撞击同一木块来研究小车的动能与小车的质量和速度之间的关系，实验时利用了DIS装置精确地测出了小车撞击木块时的速度，小车撞击木块后与木块一起向前滑动，该同学借用木块滑动的距离来反映小车动能的大小，记录的实验数据如下表所示．为了进一步探究动能与所测物理量间的数值关系，他们进行了适量的运算，将结果记录在表中后四列中．
表一

实验 序号	小车质量 m（千克）	小车速度 v（米/秒）	木块滑动 距离s（米）	（秒/米）	（米-1）	v2 （米2/秒2）	（千克-1）
1	0.20	0.7071	0.2	1.4142	5	0.5000	5.00
2	0.40	0.5000	0.2	2.0000	5	0.2500	2.50
3	0.60	0.4083	0.2	2.4492	5	0.1667	1.67

表二

实验 序号	小车质量 m（千克）	小车速度 v（米/秒）	木块滑动 距离s（米）	（秒/米）	（米-1）	v2 （米2/秒2）	（千克-1）
4	0.20	1.0000	0.4	1.0000	2.5	1.0000	5.00
5	0.40	0.7071	0.4	1.4142	2.5	0.5000	2.50
6	0.60	0.5773	0.4	1.7321	2.5	0.3333	1.67

表三

实验 序号	小车质量 m（千克）	小车速度 v（米/秒）	木块滑动 距离s（米）	（秒/米）	（米-1）	v2 （米2/秒2）	（千克-1）
7	0.20	1.225	0.6	0.8165	1.67	1.5000	5.00
8	0.40	0.8660	0.6	1.1547	1.67	0.7500	2.50
9	0.60	0.7071	0.6	1.4142	1.67	0.5000	1.67

（1）分析比较实验次数______及相关条件，可得出的初步结论是：在小车质量相同的情况下，速度越大，小车的动能就越大．
（2）分析比较实验次数1与5（或5与9，或1与9）及相关条件，可得出的初步结论是：______．
（3）请进一步综合分析比较表一、表二中经运算后得到的数据及相关条件，并归纳得出结论．
（a）分析比较表一、表二或表三中的数据及相关条件，可初步得出：______．
（b）分析比较表一、表二和表三中的数据及相关条件，可初步得出：______．

科目： 来源：2010-2011学年江苏省苏州市常熟市九年级（上）期末物理试卷（解析版） 题型：解答题

小明在进行“测量小电灯的功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、滑动变阻器（50Ω、1.5A）、额定电压为2.5V的小电灯（正常发光时的电阻约为7Ω）、开关各一个，导线若干．

（1）小明在实验中电流表应该选择 ______的量程．

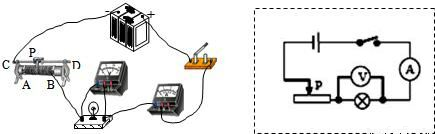

（2）他连接的实物电路如图所示，请你在虚线框内画出该电路图．
（3）闭合开关前应把滑动变阻器滑片的位置调到 ______（填写“C”或“D”）端．
（4）闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因可能是下列情况中的 ______和 ______．（填写序号）
A、小电灯短路             B、小电灯的灯丝断了
C、小电灯的灯座接触不良   D、电压表的正、负接线柱接反
E．变阻器滑片放在了最小阻值处
（5）排除故障后，调节滑动变阻器测得如表所示的三组数据．则小电灯的额定功率为 ______W．

实验次数	1	2	3
电压U/V	2.0	2.5	2.8
电流I/A	0.30	0.36	0.38

（6）小明发现，由表中数据计算可知：小电灯亮度不同时灯丝的电阻不相等．你认为造成这种结果的原因是 ______．

科目： 来源：2010-2011学年江苏省苏州市常熟市九年级（上）期末物理试卷（解析版） 题型：解答题

工人利用如图所示的滑轮组提升重物，不计绳重和摩擦．
（1）若工人用25N的力恰好能将重40N的物体竖直向上匀速提起2m．该滑轮组所做的有用功是______J．
（2）此时滑轮组的机械效率为______．
（3）若用此滑轮组将重90N的物体竖直向上匀速提升2m，拉力F在这一过程中所做的功是______J．

科目： 来源：2010-2011学年江苏省苏州市常熟市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，L是“12V 6W”的小灯泡，R₁是定值电阻，R₂是滑动变阻器（阻值0-24Ω），设电源电压和灯泡电阻不变．
（1）求小灯泡的电阻值．
（2）闭合开关S、S₁．滑片P在a端时，小灯泡恰能正常发光，电流表示数为0.9A，求R₁的阻值．若滑动变阻器的滑片向右移至某处时，电流表示数为0.8A，求此时电路消耗的总功率．
（3）闭合开关S，断开开关S₁，求在滑片P移动过程中，灯泡消耗的最小功率．
