科目： 来源：2010-2011学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

小鹏同学做“探究改变物体内能”的实验，如图所示．他用气筒向装有少量酒精的瓶内用力打气的过程中，瓶内气体的内能会______（选填“增大”或“减小”）．当他向瓶中继续打气，瓶塞从瓶口处跳出时，观察到瓶内有白雾产生．这是由于瓶内的气体对外做功使其内能______，温度降低而液化（选填“增大”或“减小”）．

科目： 来源：2010-2011学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

下列关于图所示现象的说法，正确的是______．
A．甲图：抽去玻璃隔板后，两瓶中的气体逐渐混合，这是气体的扩散现象
B．乙图：试管内的水沸腾后，软木塞从试管口飞出时，软木塞的机械能转化为内能
C．丙图：缓慢向上提拉与水面接触的玻璃板，弹簧测力计示数变大，说明分子间存在引力
D．丁图：迅速拉动绕在金属管外的皮绳，橡皮塞从金属管口飞出，说明分子永不停息的运动

科目： 来源：2010-2011学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

小亮同学想通过实验探究“电阻的大小与哪些因素有关”．他利用四根如图所示的金属丝进行实验．已知图中A为锰铜丝，B、C、D为镍铬合金丝，S表示金属丝的横截面积．
（1）若要探究导体电阻的大小跟材料的关系，应选用金属丝B和金属丝______进行实验．
（2）若要探究导体电阻跟______的关系，应选用金属丝B、D进行实验．

科目： 来源：2010-2011学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

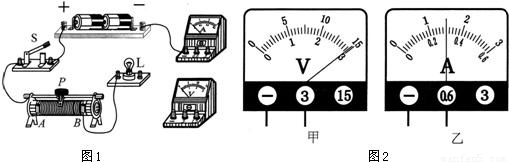

小刚同学在实验室测量标有“2.5V”字样的小灯泡的额定功率．
（1）请你帮助小刚同学画出实验电路图．
（2）小刚同学连接的部分实验电路如图1所示．请你用笔画线代替导线，帮助他完成电路连接．
（3）开关S闭合前，应把图1中滑动变阻器的滑片P置于______（选填“A”或“B”）端．
（4）开关S闭合后，发现灯泡L不发光，电流表指针不偏转，电压表的示数如图2甲所示．若电路只有一处故障，则产生此现象的原因可能是下列情况中的______．（选填序号）
A．滑动变阻器断路    B．电流表断路    C．灯泡L断路    D．灯泡L短路
（5）排除故障后，闭合开关S，发现电压表和电流表的示数都比较小，灯泡L不发光．这时应该进行的操作是______，使电压表______，灯泡L正常发光．此时，电流表的示数如图2乙所示，灯泡的额定功率为______W．

科目： 来源：2010-2011学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

为探究“电流通过导体产生的热量跟哪些因素有关”，小焦设计了图所示的实验电路．他用电阻丝（其中R_甲=R_丙＜R_乙）给烧瓶中的煤油（煤油质量相同）加热，观察并记录烧瓶中温度计示数的变化情况，就可以比较电阻丝放热的多少．请你观察图所示实验电路，应用所学知识分析回答下列问题：
（1）若要研究电热的多少与电阻大小的关系，应比较烧瓶甲和烧瓶______中温度计示数变化的情况：
（2）若要研究电热的多少与电流大小的关系，应比较烧瓶甲和烧瓶______中温度计示数变化的情况．

科目： 来源：2010-2011学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

定值电阻R消耗的电功率P随R两端电压U变化的图象如图所示．请根据图象和已有知识判断：当电阻R两端电压U为2V时，电阻R消耗的电功率P为______W．

科目： 来源：2010-2011学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

为了比较水和煤油吸热本领的大小，小丽做了如图所示的实验：在两个相同的烧杯中，分别装有质量、初温都相同的水和煤油，分别用两个相同的酒精灯对其加热相同的时间．
（1）在此实验中分别用两个相同的酒精灯对水和煤油加热相同的时间，说明水吸收的热量______煤油吸热的热量（选填“大于”、“小于”或“等于”）；
（2）对质量相同水和煤油加热相同的时间后，可以观察到水升高的温度______煤油升高的温度（选填“大于”、“小于”或“等于”）．

科目： 来源：2010-2011学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题

小伟连接两灯并联电路的情况如图所示．当他“试触”时，发现电压表的指针不动、电流表的指针很快向右偏转，两灯都不发光．小敏指出他在电路连接中有错误．若闭合开关S，可能造成的后果是______；现在请你只改接图电路中的一根导线，使电路连接完全正确．（在错接的导线上画×，然后画出正确的接线位置）

科目： 来源：2010-2011学年北京市西城区九年级（上）期末物理试卷（解析版） 题型：解答题
