科目： 来源：2010-2011学年江苏省镇江市九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，酒精的比热容是2.4×10³    （填单位），在试管内装些水，用软木塞塞住，加热使水沸腾，水蒸气会把软木塞冲出．图中情景演示的是“四冲程”热机工作过程中的    冲程，这个情景中是    能转化为    能．

科目： 来源：2010-2011学年江苏省镇江市九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，C是BD的中点，用撬棒撬起大石头，垂直于撬棒向上、向下用力都可以，哪一种方式更省力？请你简要说明原因：    ．

科目： 来源：2010-2011学年江苏省镇江市九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示电路，电源电压保持不变，R₁=R₂=5Ω，R₁、R₂两端的电压之比是    ，R₁、R₂产生的热量之比是    ．

科目： 来源：2010-2011学年江苏省镇江市九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，重为100N的物体A在水平拉力F的作用下，沿水平面以0.4m/s的速度作匀速直线运动，弹簧测力计的示数为5N（滑轮、绳子、弹簧测力计的重力及绳子与滑轮间的摩擦均不计）．则此时物体A受到的摩擦力为    N；若物体A匀速运动2s，则拉力F做功为    J，拉力F的功率为    W．

科目： 来源：2010-2011学年江苏省镇江市九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年江苏省镇江市九年级（上）期末物理试卷（解析版） 题型：填空题

电暖器接入电路时需用三孔插座，将用电部分连入电路的同时，也将金属外壳与大地相连，它与其他家用电器间的连接方式为    ．只将一个“220V 800W”的电暖气接入示数为的电能表所在的电路中，正常工作4h，此时电能表示数变为    ．小明触摸电暖器外壳时感到手“麻”，下表列出小明对造成手“麻”原因的四种猜想，你认为其中的    猜想是合理的（填写序号）．
A．火线断路                     B．火、零线短接
C．电暖器的金属外壳接了地线     D．火线与电暖器的金属外壳接触．

科目： 来源：2010-2011学年江苏省镇江市九年级（上）期末物理试卷（解析版） 题型：填空题

灯泡L的额定电压为6V、小明通过实验测得电流随电压变化的曲线如图．由图可知，当灯泡L正常发光时，通过其灯丝的电流是    A，此时灯泡L的电阻是    Ω；通过调节滑动变阻器，使灯泡L两端的电压为3V，则此时灯泡L消耗的实际功率为    W．

科目： 来源：2010-2011学年江苏省镇江市九年级（上）期末物理试卷（解析版） 题型：填空题

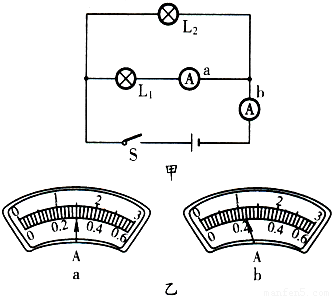

如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过     （选填“电源…”、“L₁”或“L₂”）的电流，b电流表的读数应为    安．

科目： 来源：2010-2011学年江苏省镇江市九年级（上）期末物理试卷（解析版） 题型：解答题

如图所示，硬棒能绕它的上端O点转动，试画出力F₁和F₂的力臂L₁和L₂．

科目： 来源：2010-2011学年江苏省镇江市九年级（上）期末物理试卷（解析版） 题型：解答题

如图是安装一盏电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上画出接线．
