科目： 来源：2011-2012学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，电压表的读数为    伏；电流表的读数为    安．

科目： 来源：2011-2012学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

工人站在地面上，利用如图所示的滑轮组提升重物，请在图中画出滑轮组的绕绳方法．

科目： 来源：2011-2012学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

根据如图所示的实物电路图，在右侧的虚线框内画出与它对应的电路图．

科目： 来源：2011-2012学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

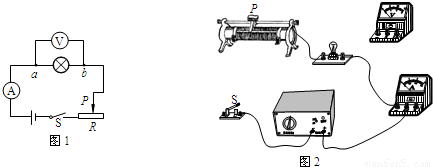

根据如图1所示的电路图，用笔画线代替导线将实物电路图2补充完整．

科目： 来源：2011-2012学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

如图所示，有一可绕中点转轴转动的轻质细杆，杆上相邻刻度线之间的距离都是相等的．使杆在水平位置平衡后，在杆的B刻线处挂2个钩码，在A刻线处竖直向上拉杆，杆在水平位置重新平衡时，弹簧测力计的示数是2N．若去掉弹簧测力计，改用一段细绳沿图中虚线方向斜向上拉杆，杆在水平位置重新平衡时，绳的拉力将______2N．  （选填“大于”、“小于”或“等于”）

科目： 来源：2011-2012学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

如图甲所示，将两滴相同的红墨水分别同时缓慢滴入冷水和热水中，过一段时间热水中的红墨水先变得均匀，如图乙所示．这个现象说明温度越高，分子运动越______．（选填“剧烈”或“缓慢”）

科目： 来源：2011-2012学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

如图是研究重力势能与物体质量和被举高度关系的实验装置．为研究重力势能与物体质量的关系，实验中应控制物体______相同．

科目： 来源：2011-2012学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

为了探究串联电路电压关系，小芳设计了如图所示的实验电路，其中R₁是电阻箱，R₂是定值电阻．电压表V₁测量的是R₁两端的电压U₁，电压表V₂测量的是R₂两端的电压U₂．小芳记录的实验数据如下表所示．请根据表中实验数据，归纳出在串联电路中，R₂两端的电压U₂与R₁两端的电压U₁的关系式为______．

U1/V	4.5	5.0	5.5	6.0	6.5	7.0
U2/V	5.5	5.0	4.5	4.0	3.5	3.0

科目： 来源：2011-2012学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

小明用如图所示装置测量滑轮组机械效率．通过实验得到了下表中的数据：

序号	动滑轮重 G动/N	钩码重 G/N	钩码上升高度 h/m	绳端拉力 F/N	绳端移动的距离 s/m	机械效率 η
1	0.3	1.0	0.1	0.5	0.3	67%
2	0.3	1.5	0.1	0.7	0.3	71%
3	0.3	2.0	0.1	0.8	0.3	______

（1）实验时，应将弹簧测力计竖直向上______拉动．
（2）根据表中数据计算出第3次实验的额外功为______J，机械效率为______．

科目： 来源：2011-2012学年北京市海淀区九年级（上）期中物理试卷（解析版） 题型：解答题

某中学物理课外兴趣小组同学想探究影响导体电阻大小的因素，他们由电影院电影散场时门越窄、通道越长，人流越难通过，猜想导体电阻的大小可能与导体的长度和横截面积有关．他们决定首先探究导体长度对其电阻的影响，于是他们找来了用同种材料制成的横截面积都为2mm²的几种长度不同的导体，利用电流表和电压表分别测量各导体的电阻，然后根据实验数据绘成如图所示的图象．由图象可知：
（1）导体长度为4m时，其电阻值为______Ω．
（2）由该种材料制成的横截面积为2mm²的导体，其电阻值R与长度L的关系式为 R=______．
