科目： 来源：《15.1 科学探究：电流做功与哪些因素有关》2010年同步练习（1）（解析版） 题型：解答题

如图是测量额定电压2.5V小灯泡额定功率的电路图．
（1）a是______表，b是______表．
（2）按图连接好器材，测量前开关应______，滑动变阻器片P应滑动到______点．
（3）闭合开关，发现小灯泡两端电压只有1.5V，变阻器的滑片P应向______端移动才能使电压表示数为______V，此时灯泡实际功率就是其额定功率．

查看答案和解析>>

科目： 来源：《15.1 科学探究：电流做功与哪些因素有关》2010年同步练习（1）（解析版） 题型：解答题

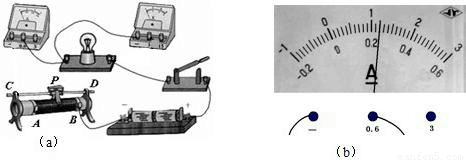

给你图中的器材，请测出额定电压为2.5V的小灯泡的额定功率

（1）把图中的实物电路连接完整；
（2）在闭合开关前，滑动变阻器的滑片应位于 ______端；
（3）闭合开关后，移动变阻器的滑片，使电压表示数为 ______V，此时电流表示数如图b所示，其示数为 ______A，则该小灯泡的额定功率是 ______W，小灯泡的电阻是 ______Ω；
（4）在实验中若发现灯泡不亮，电流表没有示数，而电压表有示数，则电路可能出现的故障是 ______．

查看答案和解析>>

科目： 来源：《15.1 科学探究：电流做功与哪些因素有关》2010年同步练习（1）（解析版） 题型：解答题

两电阻a、b各自的电流与其两端电压的关系图线如图甲所示．
（1）电阻a的阻值多大？
（2）如果把a、b两个电阻串联接成如图乙所示的电路时，电流表的示数为0.2A．求：
①电阻b的电功率是多少？
②电阻a、b在1min内消耗的电能之和是多少？

查看答案和解析>>

科目： 来源：《15.1 科学探究：电流做功与哪些因素有关》2010年同步练习（1）（解析版） 题型：解答题

燃气灶是目前许多家庭普遍使用的炉具，而电磁炉则是新一代的智能炉具，为了比较它们的优劣，小明同学进行了相关调查，得到的有关数据见下表．

燃气灶		电磁炉
热效率	25%	热效率	90%
天然气热值	8.0×10⁷J/m³	额定功率	1000W
天然气价格	2元/m³	市电价格	0.5元/KW?h
用电磁炉烧开一壶水：水的质量m=2kg，初温t=20℃
