小明家电冰箱和电能表的铭牌如下表：

BC-68B电冰箱
额定电压	220V
额定功率	70W
工作功率	50Hz
耗电量	0.5KW?h/24h

根据表中的信息可知，小明家可以同时使用的用电器的总功率最大是    W．图中电能表的示数是    KW?h，电冰箱正常工作时每天消耗的电能是    J，若某天只接入电冰箱并使其正常工作，则这一天（24小时内）电能表的转盘应转    转．

小明在“研究杠杆平衡条件”的实验中：
（1）把杠杆支起在支架上，观察到杠杆左端下沉，当他去调节螺母时，发现两侧螺母已丢失，聪明的小明在    侧末端适当缠些透明胶就使杠杆在水平位置平衡了．小明先调节杠杆在水平位置平衡这样做的目的是    ．
（2）某次测量中，如图所示的杠杆已处于平衡状态，若小明在两边钩码下方各拿走两个钩码，杠杆向    （填“左”或”右”）端将下沉．为使杠杆恢复水平平衡，小明应将左侧剩余的两个钩码移至    处（填“A”或“B”或“D”或“E”）．

现用如图所示的器材来探究通电导体产生的热量与电阻的关系：
（1）将A、B两烧瓶的锰铜合金丝和镍铬合金丝串联接入电路，其目的是    ．
（2）随着时间增加，两瓶中煤油温度都逐渐上升，说明通电导体产生的热量与    有关．
（3）已知镍铬合金丝比锰铜合金丝的电阻大，通电一段时间后，烧瓶    中的煤油温度上升快（填A或B）．由此，小明得出结论：通电时间一定，电阻越大，导体产生的热量越多．
（4）另一个同学指出小明的结论不严密，请你将小明的结论补充完整：    ．

（1）如图甲所示，画出作用在“开瓶起子”上动力F₁的力臂和阻力F₂的示意图．
（2）请在图乙中用笔画线代替导线将灯泡与开关正确接入电路，并将三孔插座正确接入电路．

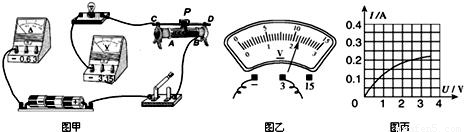

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω．
（1）连接电路时开关应______．
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整．
（3）闭合开关前，滑动变阻器的滑片P应位于______（选填“A”或“B”）端．
（4）小明连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是______．（写出一种即可）
（5）小明闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为______V，则此时灯泡消耗的实际功率______额定功率（选填“＞”、“＜”或“=”）．
（6）小明继续移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成I-U图象（图丙），根据图象，可计算出小灯泡的额定功率是______W．
（7）进一步分析图象可知，随着灯泡两端电压的增大，灯丝电阻逐渐______（选填“增大”、“减小”或“不变”），造成这一现象的原因可能是______．

在“家电下乡”活动中，小明家买了一只WSJ-60型号电热壶，其铭牌标志如图所示．现将一满壶20℃的0.5 kg的水在额定电压下烧开需时5min，已知外界气压为1标准大气压〔c_水=4.2×10³J/〕．求：
（1）电热壶正常工作时的电阻；
（2）电热壶正常工作烧开一满壶水（初温为20℃）所消耗的电能；
（3）水吸收的热量；
（4）电热壶的效率；
（5）小明看到家人有时用电热壶烧开半壶水而没有烧开满壶水，小明想知道在电热壶正常工作时怎样烧水更节能，于是小明进行了实验（水的初始温度相同），获得数据如下表．通过比较发现，烧开一满壶水时，耗能较少的是______．（选填“一次性烧开”或“分两次烧开”）

装卸工人用如图所示的装置将重为800N的货物提至高处，人对绳的拉力为500N，货物在1min内匀速上升了5m，在此过程中求：
（1）请你在图上画出绳子的绕法；
（2）拉力所做的功；
（3）拉力的功率；
（4）滑轮组的机械效率．

在探究“动能大小与哪些因素有关”的活动中，提供以下器材：中间有沟槽的木质轨道（如图甲，其中AB部分倾斜并与平直部分BC平滑连接，沟槽较为光滑）、大小与沟槽相当的玻璃球、铁球各一只、轻质弹簧、刻度尺各一个．
（1）利用这套器材进行实验时，可以通过比较______，来比较小球动能的大小，这种方法在科学上叫做“转换法”．下面的四个研究实例中也采用这种方法的是：（ ）
A、学习电压时，我们可以通过对比水压来认识它
B、探究串联电路电阻的关系时，通过分析总电阻与各导体电阻在电路中产生的效果来认识
C、探究电功大小跟哪些因素有关时，通过小灯泡的亮度来比较电功大小
D、探究电流与电压、电阻关系时，控制电阻（电压）不变，研究电流与电压（电阻）关系
（2）为了研究动能与质量大小的关系，应让玻璃球和铁球分别从______释放．研究后得出的结论是：______．
（3）课外兴趣小组活动中，物理老师曾经告诉同学们“重力势能的大小与物体被举起的高度成正比”．善于动脑的小明利用上述器材，设计了一个研究弹簧弹性势能E与压缩量x之间关系的实验方案：（实验装置如图乙）
①用某个小球将弹簧压缩并测量出压缩量x；
②松手释放小球并在木板上记下小球上冲到达的最高位置；
③用刻度尺测量出小球上升的高度h．下表数据是小明的实验记录．由表中可知，
若压缩量x=1.00cm时，小球上升的高度h₁，压缩量x=2.50cm时，小球上升的高度h₂，则h₁______h₂（选填“＞”“＜”或“=”）．
（4）若小球到达最高点时弹簧的弹性势能全部转化为重力势能．分析数据后发现弹簧的弹性势能E与压缩量x______正比（选填“成”或“不成”）．

实验次数	弹簧压缩量x（cm）	上升的高度h（cm）
1	1.00	1.50
2	2.00	5.99
3	3.00	13.50
4	4.00	23.98

如图甲是利用热敏电阻来测量温度的原理图．该图中既可以通过电流表的示数来反映待测温度，又可以通过电压表的示数来反映待测温度．已知电源电压为20V且保持不变，R为定值电阻，阻值为30Ω，热敏电阻R的阻值随温度变化的关系如图乙所示．则：
（1）当待测温度升高时，电压表示数与电流表示数的比值如何变化？
（2）当待测温度为24℃时，电流表和电压表的示数分别是多大？
（3）已知电流表的量程是0～0.6A，电压表的量程是0～15 V，则此电路能够测量的最高温度是多大？此时热敏电阻R消耗的电功率是多大？

在温度一定时，要使一段铜丝的电阻变大，下面的措施可行的是（ ）
A．将铜丝对折后使用
B．使通过铜丝的电流变小
C．将铜丝去掉一段
D．将铜丝均匀拉长
