科目： 来源：2010-2011学年江苏省无锡市十校联考九年级（上）期末物理试卷（解析版） 题型：填空题

一只电能表的表盘上标有如图字样，你能获取的信息有：
（1）    ；
（2）    ；
（3）用这只电能表最多能让    盏“220V，60W”的电灯同时正常工作．

科目： 来源：2010-2011学年江苏省无锡市十校联考九年级（上）期末物理试卷（解析版） 题型：填空题

取一只透明胶卷盒，底部钻一小孔，刚好能将电子式火花发生器的放电针管紧紧地塞进孔中，打开塑料盒盖，向盒中滴入数滴酒精，再将盒盖盖紧，然后揿动电火花发生器的按钮．
（1）实验中，你将观察到的现象是：    ．
（2）影响实验成败的原因可能有许多，请你写出其中的一个来：    ．
（3）在此过程中，酒精燃烧后的燃气对外做功，燃气的    能减少，转化为    能．
（4）根据这个原理，可以制造出的机器是    ．

科目： 来源：2010-2011学年江苏省无锡市十校联考九年级（上）期末物理试卷（解析版） 题型：填空题

在某温度下，两个电路元件A和B中的电流与两端电压的关系如图所示，由图可知，元件    中的电流与它两端电压之间的关系遵循欧姆定律．元件A随着电压的增大，它的电阻是    （选填增大/减小/不变）的．

科目： 来源：2010-2011学年江苏省无锡市十校联考九年级（上）期末物理试卷（解析版） 题型：填空题

如图所示，当开关S闭合后螺线管下端是    极，小磁针将    （顺/逆）时针转动，滑动变阻器滑片向右移动，电磁铁磁性将    （增强/减弱）．

科目： 来源：2010-2011学年江苏省无锡市十校联考九年级（上）期末物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年江苏省无锡市十校联考九年级（上）期末物理试卷（解析版） 题型：解答题

（1）工人站在地上，利用图所示的滑轮组把重物提升到楼上，请在图中画出滑轮组的绕绳方法．

（2）根据图中小磁针静止时的指向，在图中标出通电螺线管的N、S极和电源的正负极．

（3）小宝想在卧室安装一盏照明电灯，请在图中帮他把灯和开关接入电路．

科目： 来源：2010-2011学年江苏省无锡市十校联考九年级（上）期末物理试卷（解析版） 题型：解答题

如图是“研究导体产生的热量跟哪些因素有关”的实验装置，两根电阻丝的电阻R_甲＜R_乙，通电后会发现______（填甲或乙）电阻丝上火柴先被点燃．在研究导体产生的热量是否跟电流有关时，操作方法是______，记录并比较______（同一/不同）电阻丝上火柴被点燃的时间．

科目： 来源：2010-2011学年江苏省无锡市十校联考九年级（上）期末物理试卷（解析版） 题型：解答题

小王学习燃料的热值之后，自己设计一个实验来探究酒精和碎纸片的热值大小．
（1）实验装置如图甲、乙所示，你认为图中横杆、温度计、铁圈、燃具四个器件的安装顺序是______（由下而上/由上而下）．
（2）为保证实验结论的可靠，以及方便比较，小王同学在实验中应让酒精和碎纸片的质量、两烧杯中水的质量、以及两个烧杯都应保持______．
（3）实验数据记录如下表：

燃料	加热前水温℃	燃料燃尽时水温℃	燃料的热值J?kg-1
酒精	15	35	2.4×106
碎纸片	15	25	？

根据表中数据，计算出碎纸片的热值是______J?Kg^-1．
（4）通过实验得到的燃料热值与实际相比是偏______（选填“大”或“小”），你认为出现这样情况的主要原因是：______．

科目： 来源：2010-2011学年江苏省无锡市十校联考九年级（上）期末物理试卷（解析版） 题型：解答题

小明同学为了探究灯泡发光时的亮度与哪些因素有关，设计了如图所示的电路，他分别把几只不同规格的小灯泡接入电路中，并使它们正常发光，且在表中记录了有关的电压、电流值和灯泡亮度情况．

小灯泡的序号	1	2	3	4	5	6	7
电压U/V	3	3	2.5	3	6	4	8
电流I/A	0.15	0.3	0.6	0.5	0.25	0.5	0.5
亮度情况：1表示 最亮，5表示最暗	5	4	3	3	3	2	l

（1）分析比较小灯泡序号为______的数据及亮度情况，可得到初步的结论是：当通过灯泡的电流相同时，灯泡两端的电压越大，______．
（2）分析比较小灯泡序号为l、2、4的数据及亮度情况，可得到的初步结论是：______．

科目： 来源：2010-2011学年江苏省无锡市十校联考九年级（上）期末物理试卷（解析版） 题型：解答题

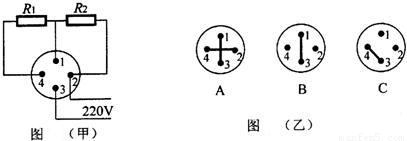

家用电熨斗为了适应不同衣料的熨烫需要，设计了调整温度的多档开关．使用时，转动旋钮即可使电熨斗达到需要的低温、中温或高温．图（甲）是电熨斗的电路图，图中电热丝R₁=R₂=100Ω．旋转开关可以改变1、2、3、4四个接点的连接情况，如图（乙）中的A、B、C所示．

（1）图（乙）中的______图表示电熨斗处于高温档；
（2）电熨斗在中温档工作时消耗的电功率P=______W．
