科目： 来源：2010-2011学年北京市门头沟区王平中学九年级（上）期中物理联考试卷（解析版） 题型：填空题

在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示．将A和B并联后接在电压为3.0V的电源两端，则通过A和B的总电流是    A．

科目： 来源：2010-2011学年北京市门头沟区王平中学九年级（上）期中物理联考试卷（解析版） 题型：解答题

小明同学将滑动变阻器R₁和定值电阻R₂串联在电源电压恒定的电源两端，如图所示，小明多次调节滑动变阻器的滑片改变R₁两端的电压U₁，记录电压表V₁、V₂的示数U₁、U₂，得到如下表所示的实验数据，请根据表中数据，电源两端电压时是 ______V．

U1/V	5	4.5	4	3.5	3	2.5
U2/V	1	1.5	2	2.5	3	3.5

科目： 来源：2010-2011学年北京市门头沟区王平中学九年级（上）期中物理联考试卷（解析版） 题型：解答题

用伏安法测电阻，电路如图1所示．

（1）要让安培表示数变大，滑动变阻器的滑片P应向______端滑动．（填“左”或“右”）
（2）实验中安培表和伏特表的示数如图2所示，通过电阻R的电流是______安培，电阻R两端的电压是______伏特，这个导体的电阻是______欧姆．

科目： 来源：2010-2011学年北京市门头沟区王平中学九年级（上）期中物理联考试卷（解析版） 题型：解答题

用如图所示的电路测量未知电阻的实验中，其中R_X是待测电阻，R是滑动变阻器，R是电阻箱（电阻箱的最大阻值大于R_X），请根据实验电路图完成下面实验步骤：
（1）按图连电路，并将电阻箱和滑动变阻器的阻值调至最大；
（2）闭合开关S₁和S₃，调节滑片P，使电压表指针指在适当位置，记录此时电压表示数U；
（3）闭合开关S₁和______，保持______的电阻不变，调节电阻箱阻值，使电压表示数为______，则此时电阻箱的阻值______待测电阻的阻值（选填“大于”、“小于”或“等于”）．

科目： 来源：2010-2011学年北京市门头沟区王平中学九年级（上）期中物理联考试卷（解析版） 题型：填空题

小林用如图所示的电路研究串联电路特点，闭合开关S后，发现灯L₁较亮，灯L₂较暗．他对这一现象的解释是：电流从电源正极出发，经过灯L₁、灯L₂，电流逐渐变小，所以灯L₁较亮，灯L₂较暗．小欢认为小林的解释是错误的，她只利用图中的器材设计了一个实验，并根据实验现象说明小林的解释是错误的．请你完成下列问题：
（1）在下面虚线框中，画出小欢所设计的实验电路图．
（2）根据实验现象简要说明小林的解释是错误的．

科目： 来源：2010-2011学年北京市门头沟区王平中学九年级（上）期中物理联考试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年北京市门头沟区王平中学九年级（上）期中物理联考试卷（解析版） 题型：解答题

已知如图所示电阻R₁=30欧和R₂=60欧，求：它们的等效电阻是多大？

科目： 来源：2010-2011学年北京市门头沟区王平中学九年级（上）期中物理联考试卷（解析版） 题型：解答题

如图所示电路，电源电压为6V且保持不变，R₁的阻值为10Ω．开关S闭合时，电压表示数为2V．求：
（1）通过R₁的电流；
（2）电阻R₂的阻值．

科目： 来源：2010-2011学年北京市门头沟区王平中学九年级（上）期中物理联考试卷（解析版） 题型：解答题

如图，R₁=5Ω，R₂=20Ω，已知干路中的电流是0.5A，求：
（1）电路两端的电压；
（2）通过电阻R₁的电流．

科目： 来源：2010-2011学年北京市门头沟区王平中学九年级（上）期中物理联考试卷（解析版） 题型：解答题

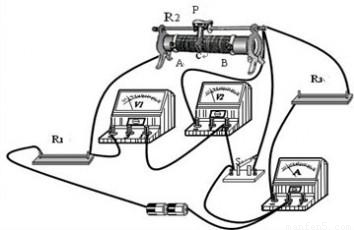

在图所示电路中，电源电压一定．电阻R₁=10Ω．当开关S闭合，滑动变阻器的滑片P在中点C时，电压表V₁示数为U₁；当开关S断开，再将滑片P调至B端，电压表V₁示数为U₁′，电压表V₂示数为U₂，电流表示数为0.3A．若U₁：U₁′=4：9，U₁：U₂=2：3．
求：（1）滑动变阻器R₂的最大阻值；
（2）电源电压．
