科目： 来源：《第13章 电路初探》2008年单元测试卷（解析版） 题型：解答题

实验桌上有如下器材：满足实验要求的电源一个，开关一个，电流表一个，电压表一个，滑动变阻器一个，导线若干．定值电阻一只．请你用这些器材设计实验证明导体中的电流与导体两端的电压成正比．（要求画出实验电路图）

科目： 来源：《第13章 电路初探》2008年单元测试卷（解析版） 题型：解答题

如图甲所示的电路，闭合开关后两灯都能发光，并且两块电压表的指针所指的位置如图乙所示，则L₁两端的电压是 ______V，L₂两端的电压是 ______V．

科目： 来源：《第13章 电路初探》2008年单元测试卷（解析版） 题型：解答题

淘气的小明将两只系着细线的气球在衣服上蹭来蹭去，当他提起细线试图让两只气球靠近时，出现了如图的现象，发生这一现象的原因是______；这时小红向两气球之间吹气，气球又相互靠近了，这是因为______．

科目： 来源：《第13章 电路初探》2008年单元测试卷（解析版） 题型：解答题

科目： 来源：《第13章 电路初探》2008年单元测试卷（解析版） 题型：解答题

丁丁和冬冬同学分别设计了“探究并联电路中电流关系”的实验，他们的实验电路图及数据记录如下所示．
（1）根据他们的实验数据可以得到：并联电路中的总电流______各支路电流之和．（填“大于”、“小于”或“等于”）
（2）冬冬同学根据他的实验数据认为并联电路中各支路的电流一定相等，你认为是______．
（3）你认为丁丁、冬冬同学的实验应如何改进？
丁丁：______；
冬冬：______．

科目： 来源：《第13章 电路初探》2008年单元测试卷（解析版） 题型：解答题

小明同学按如图所示的电路进行实验，实验中电阻R₁保持不变，三次调整滑动变阻器R₂的阻值，得到如下表所示的实验数据：
①分析电流表A₁、A₂的示数，可得出______；
②分析电压表V_l、V₂、V的示数，可得出______．

实验次数	A1表示数I1/A	A2表示数I2/A	V1表示数U1/V	V2表示数U2/V	V表示数U/V
1	0.4	0.4	4	8	12
2	0.6	0.6	6	6	12
3	0.8	0.8	8	4	12

科目： 来源：《第13章 电路初探》2008年单元测试卷（解析版） 题型：解答题

科目： 来源：《第13章 电路初探》2008年单元测试卷（解析版） 题型：解答题

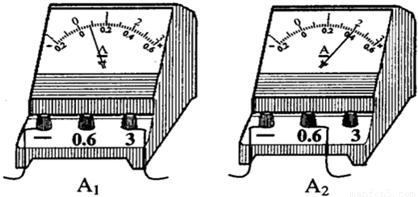

某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律、所接电路图如图所示，闭合开关后，两电流表指针偏转情况如图．

（1）电流表A₂的读数是：______．

（2）该同学发现电流表A₁指针偏转较A₂小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”，请你指出造成他判断错误的原因______．
（3）甲小组选用规格完全相同的灯泡串联进行探究实验，乙小组选用规格不同的灯泡串联进行多次实验，你认为______的方案较好，理由是______．

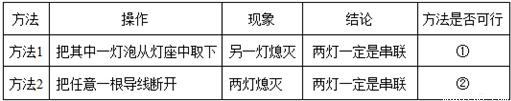

（4）连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？请你在表中空格填写“可行”或“不可行”．

科目： 来源：《第13章 电路初探》2008年单元测试卷（解析版） 题型：解答题

请将图中的各元件符号连成电路图．要求两灯并联，开关同时控制两盏灯．

科目： 来源：《第13章 电路初探》2008年单元测试卷（解析版） 题型：解答题

在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图．
