科目： 来源：《第13章 电路初探》2010年单元测试卷（解析版） 题型：选择题

如图所示的电路中，若V₁的读数为2V，V₂的读数为3V，则V的读数为（ ）

A．1V
B．2V
C．3V
D．5V

科目： 来源：《第13章 电路初探》2010年单元测试卷（解析版） 题型：选择题

科目： 来源：《第13章 电路初探》2010年单元测试卷（解析版） 题型：解答题

在下图中请你以笔代线将根据甲图中的电路图连接好电路．（其中A₁的量程为0～0.6A，A₂的量程为0～3A）

科目： 来源：《第13章 电路初探》2010年单元测试卷（解析版） 题型：解答题

如图所示的S₁和S₂是单刀双掷开关，另有红、黄、绿三盏灯和电源，请按要求连接实物，并且连线不能相交．要求：若红灯亮时，黄灯和绿灯都不亮，若红灯灭时，黄灯和绿灯可分别亮任何一盏．

科目： 来源：《第13章 电路初探》2010年单元测试卷（解析版） 题型：解答题

如图所示，S可以分别与a、b、c三个固定触点接通，当开关S与a点接触时，灯______发光，当开关S与b接触时，灯泡______发光，当开关与c点接触时______发光．

科目： 来源：《第13章 电路初探》2010年单元测试卷（解析版） 题型：解答题

一只木盒上有红灯和绿灯各一盏，三个开关，为了在不打开盒子的情况下探究盒内的电路结构，小明做了多次实验并将实验结果填入下表：

根据上述情况试在右边虚线框内画出符合题意的电路图．

科目： 来源：《第13章 电路初探》2010年单元测试卷（解析版） 题型：解答题

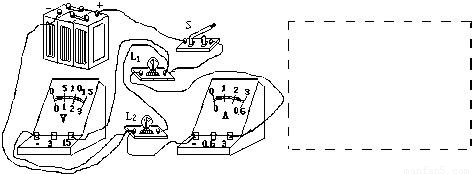

按左图所示的实物连接图，在实物图右方虚线框内画出相应的电路图．

科目： 来源：《第13章 电路初探》2010年单元测试卷（解析版） 题型：解答题

指出图所示电路的三处错误：
（1）______；
（2）______；
（3）______．

科目： 来源：《第13章 电路初探》2010年单元测试卷（解析版） 题型：解答题

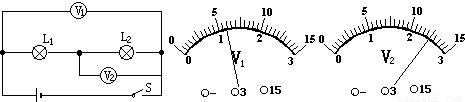

如图所示的电路中，电压表所用的量程不明，当电路闭合后，V₁和V₂的示数分别如图所示．则V₁用的量程是______V，V₂用的量程是______V，小灯泡L₁上的电压是______．

科目： 来源：《第13章 电路初探》2010年单元测试卷（解析版） 题型：解答题

为了探究并联电路中干路的电流与支路的电流有什么关系，小明同学选择的实验器材是：3节干电池串联作电源、两个标为2.5V字样的小灯泡、一只电流表、一个开关、导线若干．他的实验设想是：首先将实验器材连成如图所示的电路，然后用电流表选择恰当的量程分别测出A．B．C三点的电流，分析这一次测量中三点电流的数据，就得出干路与支路的电流的关系．
请你分析说明小明同学这一实验方案中存在哪些的不足，并提出相应的改进意见．
