科目：
来源：2009-2010学年北京市海淀区九年级（上）期末物理试卷（解析版）
题型：填空题
现有两个定值电阻，其中R1=10Ω，R2=20Ω．将它们并联后接入电路中，则通过R1和R2的电流之比为 ．
查看答案和解析>>
科目：
来源：2009-2010学年北京市海淀区九年级（上）期末物理试卷（解析版）
题型：填空题
如图，是某微波炉的部分技术参数，由表可知，在使用该微波炉的微波档工作时，其额定电流为
A．
查看答案和解析>>
科目：
来源：2009-2010学年北京市海淀区九年级（上）期末物理试卷（解析版）
题型：填空题
把标有“6V，3W”和“6V，6W”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为 V，两灯消耗的实际总功率为 W．
查看答案和解析>>
科目：
来源：2009-2010学年北京市海淀区九年级（上）期末物理试卷（解析版）
题型：填空题
在如图所示的电路中，电源两端的电压保持不变．开关S由闭合到断开，电流表的示数之比为4：3，则电阻R
1、R
2的阻值之比为
．
查看答案和解析>>
科目：
来源：2009-2010学年北京市海淀区九年级（上）期末物理试卷（解析版）
题型：填空题
在如图所示的电路中，灯泡L标有“6V 3W”字样，电源两端的电压和灯丝的电阻均保持不变．当开关S
1、S
2都断开时，滑动变阻器R的滑片P从b端滑到某一位置c时（图中未标出），滑动变阻器R接入电路的电阻减小6Ω，电流表示数变化了0.1 A，灯泡恰好正常发光．保持滑动变阻器滑片P的位置不变，闭合开关S
1、S
2，电流表示数又变化了1.5A．当开关S
1、S
2都闭合时，调节滑动变阻器滑片P的位置（滑片P不接触a端），电路消耗的总功率的最小值为
W．
查看答案和解析>>
科目：
来源：2009-2010学年北京市海淀区九年级（上）期末物理试卷（解析版）
题型：解答题
用笔画线代替导线，把带有开关的电灯、插座分别正确地接入图所示的家庭电路中．
查看答案和解析>>
科目：
来源：2009-2010学年北京市海淀区九年级（上）期末物理试卷（解析版）
题型：解答题
小明利用电流表和电压表，测量额定电压为2.5V的小灯泡正常发光时的电功率．请帮助小明将如图所示的电路连接完整．
查看答案和解析>>
科目：
来源：2009-2010学年北京市海淀区九年级（上）期末物理试卷（解析版）
题型：解答题

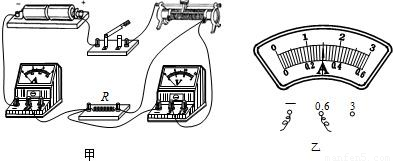

小明想用电流表、电压表测量电阻丝R的电阻值，实验电路如图甲所示．
（1）当电压表示数为2.4V时，电流表的示数如图乙所示，这时电路中的电流是______A，电阻丝的电阻值值为______Ω．
（2）不改变上面连好的电路，用它还可以完成的实验是______．
查看答案和解析>>
科目：
来源：2009-2010学年北京市海淀区九年级（上）期末物理试卷（解析版）
题型：解答题
小明家有一个电饭锅的铭牌已模糊不清，他想知道其处于加热状态时消耗的电功率，于是他关闭了所有的家用电器，记录电能表的示数是1961.6度，只将这个电饭锅接入家庭电路中，使其处于加热状态工作30min后，电能表示数如图所示，则在这30min内电饭锅耗电______度，此电饭锅处于加热状态的功率为______W．
查看答案和解析>>
科目：
来源：2009-2010学年北京市海淀区九年级（上）期末物理试卷（解析版）
题型：解答题
小明想利用实验室现有器材测一个标有“2.5V 0.3A”的小灯泡在不同电压下的电阻值．实验室电流表的量程为0～0.6A和0～3A，电压表量程为0～3V和0～15V，滑动变阻器的阻值为0～10Ω，两节干电池（串联使用，其两端的电压为3V），一个开关，若干导线．
（1）请你在虚线框内帮他设计出完成该实验的电路图；
（2）实验中电流表应选择0～______A的量程．
查看答案和解析>>
