科目： 来源：2010-2011学年江苏省南通市如皋市实验初中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年江苏省南通市如皋市实验初中九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2010-2011学年江苏省南通市如皋市实验初中九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示电路，开关S闭合后，电流表的示数    （ 填“变大”、“变小”或“不变”）；若电流表示数变化了0.1A，则电阻R=    Ω．（电源电压保持不变）

科目： 来源：2010-2011学年江苏省南通市如皋市实验初中九年级（上）期中物理试卷（解析版） 题型：解答题

如图，两个电阻R₁=R₂=20Ω，电流表A₁的示数为0.5A，
求：（1）电流表A₂的示数多大？
（2）电压表的示数多大？

科目： 来源：2010-2011学年江苏省南通市如皋市实验初中九年级（上）期中物理试卷（解析版） 题型：解答题

科目： 来源：2010-2011学年江苏省南通市如皋市实验初中九年级（上）期中物理试卷（解析版） 题型：解答题

（1）如图1，根据实物图，在右边的方框内画出对应的电路图．

（2）如图2所示，用裁纸刀裁纸．加在裁纸刀上的动力为F，支点在O点，请在图中画出其对应的动力臂L．
（3）小刚在“探究通过导体的电流与电压、电阻的关系”的实验时，他连接了如图3所示的电路．但电路中有一根导线接错了，请你用笔在图中将接错的导线“×”，把正确的接线画上．

科目： 来源：2010-2011学年江苏省南通市如皋市实验初中九年级（上）期中物理试卷（解析版） 题型：解答题

我们已进行过“科学探究：欧姆定律”，
（1）请你画出该实验的电路图．
（2）①由于电路中电流的大小受多种因素的影响，所以我们在探究某一因素变化对电流的影响时，必须保持其它因素不变，即采用了______法．

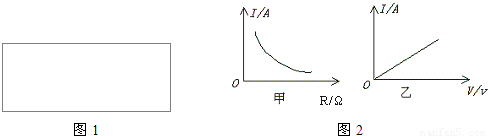

②如图是某实验小组在探究过程中，根据实验数据绘制的图象，其中表示电压不变时，电流随电阻变化的图象是______图；表示电阻不变时，电流随电压变化的图象是______．（选填“甲”或“乙”）
（3）在探究过程中，使用滑动变阻器的目的是______和______．
（4）实验的结论是：①______．②______．

科目： 来源：2010-2011学年江苏省南通市如皋市实验初中九年级（上）期中物理试卷（解析版） 题型：解答题

小刚同学学习了欧姆定律之后，想用电流表、电压表测量一段电阻丝R的电阻，他已连接了部分电路，如图所示，请你接着完成下列步骤：
（1）根据第（3）问，用笔画线代替导线，将电路补画完整．
（2）连接电路过程中，开关应______，滑动变阻器的滑片应滑至使变阻器电阻______（填“最大”、“最小”或“中间”）位置．
（3）当电压表示数为3.6V时，电流表的示数如图（b）所示，这时电路中的电流是______A，电阻丝的电阻为______Ω．小刚通过改变被测电阻两端的电压，共测得三组对应的电压值和电流值，最后算出电阻的平均值，这样做的目的是______．

（4）若闭合开关后，无论怎样移动滑片，电流表几乎没示数，电压表示数约等于电源电压，则出现故障的原因可能是______（选填下列序号）
A．滑动变阻接的两上或两下         B．电阻丝R断路
C．电阻丝R短路    D．滑动变阻器连入电路的电阻太大
（5）若将上面实验中的定值电阻R换成小灯泡，在多次测电阻的过程中，发现当电压表的示数增大时，电压表与电流表示数的比值将______．

科目： 来源：2010-2011学年江苏省南通市如皋市实验初中九年级（上）期中物理试卷（解析版） 题型：解答题

有一种半导体，其电阻的大小随温度的变化而明显改变，利用这种半导体材料制成的电阻叫热敏电阻．利用热敏电阻可以用来测量温度的变化，且反应快，精度高．

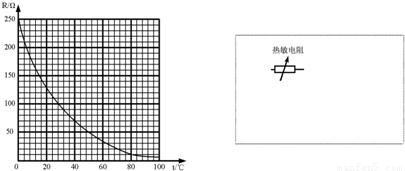

李明同学想用热敏电阻设计一个电路，来检测他家蔬菜大棚内温度的变化．于是，他买来了一个热敏电阻，该热敏电阻的阻值随温度变化的图象如图所示．他又到实验室给老师借来了一块电流表、一个开关和6V的电源．请你利用这些器材帮他设计一个能直接观察大棚气温变化的电路．
（1）请你在方框中画出你设计的电路图．

（2）若将电流表刻度盘上的电流刻度换成相应的温度刻度，这样电流表就改造成了气温表．若电流表选用0-0.6A的量程，请你计算说明改造成的气温表的0℃应与电流表刻度盘的什么刻度对应？该气温表能测量的最高温度是多少？
（3）当大棚内的温度为28℃时，该电路消耗的功率是多少？

科目： 来源：2010-2011学年江苏省南通市如皋市实验初中九年级（上）期中物理试卷（解析版） 题型：解答题
