科目： 来源：2009-2010学年江苏省苏州市昆山市九年级（上）期中物理试卷（解析版） 题型：填空题

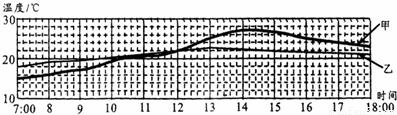

星期天，小明同学在父母的协助下，从早上七点开始每隔半小时对他家附近的气温和一个深水池里的水温进行测量，并根据记录的数据绘成温度-时间图象，如图所示．从图线可以看出乙的温度变化幅度小，是    （选填“气温”或“水温”）的图线，温度变化幅度小的原因是    ．

科目： 来源：2009-2010学年江苏省苏州市昆山市九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，质量分布均匀的相同的两块砖平放在水平地面上，现分别用竖直向上的力F₁和F₂分别作用在ab和cd的中点，使它们缓慢的竖直起来，且砖不在地面上滑动，当砖的边ab、cd刚离开地面时F₁    F₂（选填“＞”、“＜”或“=”），在ab边不断抬高的过程中，F₁的大小将    （选填“增大”、“减小”或“不变”）．

科目： 来源：2009-2010学年江苏省苏州市昆山市九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2009-2010学年江苏省苏州市昆山市九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，用120N的力沿着长为5m、高为1m的斜面把 重为500N的物体推到车上，该斜面的机械效率为    ．如果让该斜面的倾斜程度减小，所用的拉力将     （选填“变大”、“变小”或“不变”）．

科目： 来源：2009-2010学年江苏省苏州市昆山市九年级（上）期中物理试卷（解析版） 题型：填空题

科目： 来源：2009-2010学年江苏省苏州市昆山市九年级（上）期中物理试卷（解析版） 题型：填空题

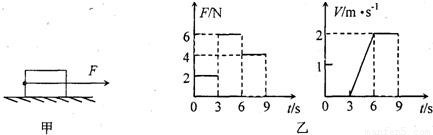

如图甲所示，水平地面上的一物体，受到方向不变的水平推力F的作用，F的大小与时间t关系和物体速度v与时间t的关系如图乙所示．则第2秒末时，物体处于    状态，第6秒末到第9秒末，推力F做功是    J．

科目： 来源：2009-2010学年江苏省苏州市昆山市九年级（上）期中物理试卷（解析版） 题型：填空题

如图所示，杠杆在力F₁、F₂作用下处于平衡状态，L₁为F₁的力臂．请在图中作出F₂的力臂L₂及力F₁．

科目： 来源：2009-2010学年江苏省苏州市昆山市九年级（上）期中物理试卷（解析版） 题型：解答题

有一个均匀的圆柱形木柱，直立在水平地面上如图所示．现欲使木柱的C点稍离地面，应在哪一个点施加力，才能使施加的力最小，请在图上画出这个最小力的作用点及方向．

科目： 来源：2009-2010学年江苏省苏州市昆山市九年级（上）期中物理试卷（解析版） 题型：填空题

用滑轮组将陷在泥中汽车拉出来，试在图中画出最省力的绕绳方法．

科目： 来源：2009-2010学年江苏省苏州市昆山市九年级（上）期中物理试卷（解析版） 题型：解答题

小强在探究“杠杆的平衡条件”时，如图1所示：

下面是他所设计的探究“杠杆平衡条件”的步骤：
①把杠杆的中点支在支架上；
②把钩码挂在杠杆两边，改变钩码的位置使杠杆平衡；
③记下两边钩码受到的重力，并用尺量出它们的力臂，
分别填入实验数据的表格内；
④改变力和力臂的数值，做三次实验；
⑤求出各次实验的动力乘以动力臂和阻力乘以阻力臂的数值．
（1）该同学在______步漏掉了一个重要的步骤．这一步写完整应为______．
（2）下表是小强的实验记录，在这两组数据中，他发现实验有一组数据是错误的．经检查，结果是测量阻力臂时读错了，阻力臂的实际值应为______m．

实验序号	动力F1/N	动力臂L1/m	阻力F2/N	阻力臂L2/m
1	2	0.3	1	0.4
2	1	0.4	2	0.2

（3）另一个同学小红根据实验现象得出的杠杆平衡条件是：“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”．为了说明这一结论并不正确，请你在图2所示的杠杠B点上画出需要对杠杠施加的力的示意图和这个力的力臂．
（4）如图3所示，绳子OO′悬吊着质量忽略不计的杠杆，在杆的a点挂上重物G，在O右侧某点b处挂上钩码．重 物G的质量及a到O的距离不变，要使杆保持水平，b点挂的钩码个数（各个钩码质量相同）和b到O的距离的关系是图4中哪一幅图．
