科目： 来源：《第15章 从测算家庭电费说起》2011年单元测试卷（6）（解析版） 题型：解答题

如图所示是家庭中常用的一种灯泡以及灯泡上的铭牌．
（1）根据它的铭牌，你能知道哪些物理量？
（2）根据铭牌上的信息，通过计算你还能知道哪些物理量？计算说明．
（3）1度电可供这个灯泡正常工作多少小时？

科目： 来源：《第15章 从测算家庭电费说起》2011年单元测试卷（6）（解析版） 题型：解答题

科目： 来源：《14.3 伏安法测量电阻》2010年同步练习（解析版） 题型：解答题

小明和小亮利用图所示的电路测量未知电阻的阻值．
（1）请将你设计的实验电路图画在方框中，并连接实物图．（量程选择见b图）
（2）实验中他们检查电路无误后闭合开关，观察了两电表的示数[图（b）]，电压表的读数为U=______V，电流表的读数为I=______A．计算出被测电阻R=______Ω．
（3）完成了上步计算后小明认为实验就完成了，小亮则认为，仅这样就得出电阻的阻值不够可靠，原因是______．
（4）为了得到更可靠的结呆，你认为接下去他们的具体操作应是______．

科目： 来源：《14.3 伏安法测量电阻》2010年同步练习（解析版） 题型：解答题

（1）测小灯泡（电阻约5Ω）电功率的实验中．如图是某同学尚未完成的实物连接图，请用笔画线代替导线，使其连接成正确的测量电路．

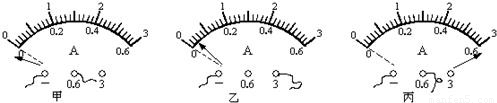

（2）甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如下图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．

甲同学的问题：______；
乙同学的问题：______；
丙同学的问题：______；

科目： 来源：《14.3 伏安法测量电阻》2010年同步练习（解析版） 题型：填空题

小芳在做测量灯泡电阻实验时，所连的实物如图所示，请你检查图中的连线是否有错．若有错，在该图中改正（在错误的连线上打“ד，改正的连线在图中画线表示，连线不要交叉）并在右边的方框内画出正确的电路图

科目： 来源：《14.3 伏安法测量电阻》2010年同步练习（解析版） 题型：填空题

某同学在“用电压表和电流表测导体的电阻”实验中，按如图（a）所示的电路图连接好电路，移动滑动变阻器的滑片，使滑动变阻器连人电路的阻值最大．闭合开关，移动滑动变阻器的滑片，分别读出电压表和电流表的几组示数并记录，根据记录的数据，作出如图（b）所示的UI图线．则被测电阻R₁的电阻值为    Ω．滑动变阻器的滑片在某一位置时，电压表的指针位置如图（c）所示（电压表所接的量程为0～3V），则电压表的示数为    V?

科目： 来源：《14.3 伏安法测量电阻》2010年同步练习（解析版） 题型：填空题

在做测定电阻阻值的实验中?
（1）小明根据图（a）所示的电路，将图（b）中的实验器材连接成实验电路?同小组的小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小明改接；
1、请你在接错的那根线上打“ד；
2、另画一根导线，使电路连接正确；
3、如果不改接这根导线，对实验的影响是：    （需具体说明是什么影响）．

（2）小明将电路改接正确后，合上开关，调节变阻器的滑片到某位置时，电压表和电流表的指示如图（c）、（d）所示，则电压表的示数是    V，电流表的示数是    A，被测电阻R_x的阻值是    Ω．
（3）小明和小亮正为获得测量结果而高兴，准备整理实验器材结束实验，你认为他们的实验真的结束了吗？你会给他们提出什么建议呢？
（i）写出你的建议：    ；
（ii）你提出这个建议的目的是    ．

科目： 来源：《第15章 从测算家庭电费说起》2010年单元测试卷（解析版） 题型：填空题

科目： 来源：《第15章 从测算家庭电费说起》2010年单元测试卷（解析版） 题型：填空题

科目： 来源：《第15章 从测算家庭电费说起》2010年单元测试卷（解析版） 题型：填空题
