科目： 来源：《第11章 简单电路》2010年单元测试卷A（解析版） 题型：解答题

居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电．小明想利用光控开关和声控开关设计出一种“聪明”的电路--晚上，有人走动发出声音，灯亮；白天，无论发出多大声音，电灯也不会亮．请把图中的器材连接成符合要求的电路（光控开关在天黑时自动闭合，天亮时自动断开；声控开关在有人走动发出声音时就闭合，闭合后经过一两分钟便自动断开）．

科目： 来源：《第11章 简单电路》2010年单元测试卷A（解析版） 题型：解答题

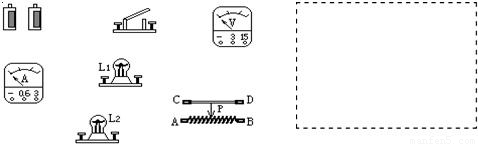

在图中，要求用电流表测量灯泡L₂中的电流（0.3A），电压表测量灯泡L₁的电压，L₁、L₂并联，变阻器调节L₁的亮度，开关控制整个电路，将符合要求的电路图画在虚线框内，并将实物连接起来．

科目： 来源：《第11章 简单电路》2010年单元测试卷A（解析版） 题型：解答题

同学们在综合实践活动中，对当地使用的地质温水发生了兴趣，决定进行实验探究．以下是他们的探究方案和过程，请你按要求填写所缺的内容．
【提出同题】地质温水的导电性与什么因素有关
【猜想与假设】地质温水的导电性与水的温度有关．
【设计实验】用电源、开关、电流表、电极、导线、烧杯、地质温水等组成的实验电路如图所示，要完成实验，还需要器材有加热器和______．

【进行实验】
（1）按图组装验装置．
（2）测出水的温度并记录．
（3）闭合开关，______并记录，
（4）其他条件不变，改变水的______，重复（2）、（3）步骤，
【收集并整理实验教据】实验记录如下表

所示，请你在图中作出电流随温度变化的图象．

【分析与论证】实验结论：______．

科目： 来源：《第11章 简单电路》2010年单元测试卷A（解析版） 题型：解答题

如图是小明同学探究小灯泡电阻时连接的实验电路，选用的小灯泡上标有2.5V字样．
（1）闭合开关前，发现电路中有两个元件连接错误，请指出（在错的连线上打×）．
（2）实验时，先将电压表的读数调节到______V，再逐渐______电压（填“升高”或“降低”），测出灯泡在不同亮度时的电阻．通过分析计算结果，发现每次测量的电阻都不同，这是因为灯丝的亮度不同时，灯丝的______也不同．

科目： 来源：《第11章 简单电路》2010年单元测试卷A（解析版） 题型：解答题

某同学在研究电阻大小与哪些因素有关时，用如图所示电路测出通过不同规格镍铬合金丝的电流及其两端的电压．实验数据如表一、二、三所示．

表一 长度1m，截面积1mm2				表二 长度0.5m，截面积1mm2				表三 长度0.5m，截面积0.5mm2
实验次数	U/V	I/A		实验次数	U/V	I/A		实验次数	U/V	I/A
1	1.4	1.2		1	0.7	1.2		1	0.7	0.6
2	1.7	1.5		2	0.8	1.5		2	0.8	0.8
3	2.2	2		3	1.1	2		3	1.1	1

（1）分析表一、表二数据，可得出结论______．
（2）分析表二、表三数据，可得出结论______．

科目： 来源：《第11章 简单电路》2010年单元测试卷A（解析版） 题型：解答题

阅读下面短文：
导体容易导电，绝缘体不容易导电．有一些材料，导电能力介于导体和绝缘体之间，称做半导体，除了导电能力外，半导体还有许多特殊的电学性能，使它获得了多方面的重要应用．
有的半导体，在受热后电阻迅速减小；反之，电阻随温度的降低而迅速的增大．利用这种半导体可以做成体积很小的热敏电阻．热敏电阻可以用来测量很小范围内的温度变化，反应快，而且精度高．
回答下列问题：

（1）如果将热敏电阻与电源、电流表和一个定值电阻串联成一个电路（如图19甲所示），其它因素不变，只要热敏电阻所在区域的温度降低，电路中电流将变______（填“大”或“小”）．
（2）上述电路中，我们将电流表中的电流刻度盘换成相应的温度刻度盘，就能直接显示出热敏电阻附近的温度值．如果刻度盘正中的温度刻度值为20℃（如图乙所示），则15℃的刻度应在20℃的______边（填“左”或“右”）．
（3）如果在上述电路中，将电流表改为电压表，用电压表的示数反映热敏电阻附近的温度值．要求电压表与电流表指针偏转方向相同时，所反映的温度变化规律也相同．请完成图丙的电路设计．

科目： 来源：《11.2 物态变化中的吸热过程》2010年同步练习（2）（解析版） 题型：选择题

科目： 来源：《11.2 物态变化中的吸热过程》2010年同步练习（2）（解析版） 题型：选择题

科目： 来源：《11.2 物态变化中的吸热过程》2010年同步练习（2）（解析版） 题型：选择题

科目： 来源：《11.2 物态变化中的吸热过程》2010年同步练习（2）（解析版） 题型：选择题

如图，这是某种物质在熔化时温度随时间变化的图象．下列关于图中信息的解读，错误的是（ ）

A．这是一种晶体，其熔点大约是50℃
B．第1～3分钟物质从外界吸收热量，第4～6分钟则没有吸热
C．第8～9分钟物质处于液态，且正在吸热升温
D．在第4分钟时，可观察到既有固态成份，又有液态成份，但固态的要多些
