科目： 来源：《13.3 连接串联电路和并联电路》2011年同步练习（3）（解析版） 题型：选择题

根据如图的电路图所连接的实物电路正确的是（ ）

A．
B．
C．
D．

科目： 来源：《13.3 连接串联电路和并联电路》2011年同步练习（3）（解析版） 题型：选择题

如图所示的实物连接中，开关闭合时会造成电源短路的是（ ）

A．开关的接线柱上接线不牢
B．灯座的接线柱上接线不牢
C．开关的两接线柱上用导线连通
D．灯座的两接线柱用导线连通

科目： 来源：《13.3 连接串联电路和并联电路》2011年同步练习（3）（解析版） 题型：选择题

居民楼的楼道里，夜间只是偶尔有人经过，灯总是亮着将造成很大的浪费．科研人员利用“光敏”材料制成光控开关，它的作用是天黑时自动闭合；利用“声敏”材料制成声控开关，它的作用是当有人走动发出声音时自动闭合．如图所示的电路中，属于楼道灯的电路是（ ）
A．
B．
C．
D．

科目： 来源：《13.3 连接串联电路和并联电路》2011年同步练习（3）（解析版） 题型：解答题

根据图所示电路将所给元件连接起来．

科目： 来源：《13.3 连接串联电路和并联电路》2011年同步练习（3）（解析版） 题型：解答题

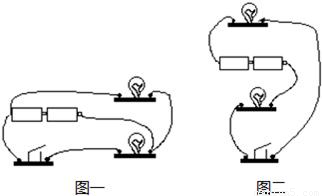

画出图一、二的实物接线图的电路图．

科目： 来源：《13.3 连接串联电路和并联电路》2011年同步练习（3）（解析版） 题型：解答题

将图中的实物按要求连成电路．
（1）L₁、L₂、L₃三盏灯并联；
（2）S₁控制L₁、L₂；
（3）S₂控制整个电路．

科目： 来源：《13.3 连接串联电路和并联电路》2011年同步练习（3）（解析版） 题型：解答题

如图所示电路：
（1）闭合开关后电路将______（选填“通路”或“断路”或“短路‘）；
（2）去掉导线a后，电路是______联电路；
（3）改变a、b、c三根导线中一根的接法，使电路成为并联电路（先在原导线上打“×”，后用笔画线代替导线画出符合要求的导线）．

科目： 来源：《13.3 连接串联电路和并联电路》2011年同步练习（3）（解析版） 题型：解答题

将中图中各元件连成电路，要求L₁、L₂并联，S只控制L₁

科目： 来源：《13.3 连接串联电路和并联电路》2011年同步练习（3）（解析版） 题型：解答题

在“组成串联电路”的学生实验中，如图所示是小林同学实验的电路图，当开关S合上后，他发现灯L₁与L₂均不亮．小林同学想了想，然后拿起一根导线开始检查：他先将导线并接在灯L₁的两端，发现灯L₂亮，L₁不亮；然后用导线并接在L₂两端，发现两灯均不亮．于是，他马上判断出了电路的故障．你认为他的判断是______．

科目： 来源：《13.3 连接串联电路和并联电路》2011年同步练习（3）（解析版） 题型：解答题

如图所示是一个简化的电冰箱电路图，学习了串联和并联电路知识，你能看懂这个电路图吗？其中M是压缩机用的电动机，L是电冰箱内的照明灯泡，电路图中的灯泡L与电动机M是串联的还是并联的？请写出你的猜想和判断方法．
