科目： 来源：《第13章 力和机械》2007年单元测试卷（解析版） 题型：填空题

如图表示人的肱二头肌收缩使前臂曲肘时的情况，图中已标出了支点的位置、桡骨及茶杯的受力方向．人的前臂是一个    力杠杆，这种结构给人带来的好处是    ．

科目： 来源：《第13章 力和机械》2007年单元测试卷（解析版） 题型：填空题

如图所示，钢丝钳是人们日常生活中的一种常用工具，剪断铁丝时，钢丝钳是     杠杆．（填“省力”或“费力”）

科目： 来源：《第13章 力和机械》2007年单元测试卷（解析版） 题型：填空题

房间里的地砖表面都制有高低不平的花纹，这是为了     ；溜冰者要穿特制的滑冰鞋，这是为了     ；如图所示，气垫船其原理是船体与水面之间形成了一层     ，船体悬浮在水面上，从而大大减小了船体航行时的阻力．

科目： 来源：《第13章 力和机械》2007年单元测试卷（解析版） 题型：解答题

科目： 来源：《第13章 力和机械》2007年单元测试卷（解析版） 题型：解答题

如图所示，为研究“滑动摩擦力的影响因素”的实验装置，木块A重10N，每个钩码的质量为500g，小明同学用弹簧测力计先使木块在水平桌面上匀速直线运动，记下一组实验数据；然后在木块上逐渐增加砝码，仍使木块在水平桌面上匀速直线运动，得到两组实验数据并全部记录在下表中．

实验次数	砝码质量	压力（N）	测力计示数（N）	摩擦力（N）
1		10	2.0
2	500	15	3.0
3	1000	20	4.0

（1）根据二力平衡原理，完成表格中的空白处．
（2）根据上述实验，并分析表中数据，可得到的初步结论是：______．
（3）为了验证滑动摩擦力跟接触面粗糙程度的关系，实验还需要增加的器材是：______．

科目： 来源：《第13章 力和机械》2007年单元测试卷（解析版） 题型：解答题

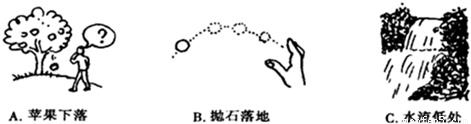

如图所示，观察三幅图景，其共同反映了哪些物理知识？（写出两点）

（1）______；（2）______．

科目： 来源：《第13章 力和机械》2007年单元测试卷（解析版） 题型：解答题

如图所示装置中，如果有一定的拉力F牵引绳的一端，则甲乙两个弹簧测力计的示数是不相同的．从这里得到启发，假若有一辆汽车陷入泥地里，在它的正前方有一颗树，想借助这棵树，用一个动滑轮和一个定滑轮组成的滑轮组把这辆汽车拉前进一段距离，汽车和树哪个相当于甲，哪个相当于乙才能使汽车受到的拉力最大？

科目： 来源：《第13章 力和机械》2007年单元测试卷（解析版） 题型：解答题

如图所示，杠杆BA在力F₁、F₂的作用下处于静止状态，l₂是F₂的力臂，在图中画出F₁的力臂和力F₂．

科目： 来源：《第13章 力和机械》2007年单元测试卷（解析版） 题型：解答题

如图所示，是一个动滑轮，请你画出力F₁的力臂l₁．

科目： 来源：《第13章 力和机械》2007年单元测试卷（解析版） 题型：解答题
