科目： 来源：《第14章 探究电路》2011年单元测试卷（1）（解析版） 题型：选择题

科目： 来源：《第14章 探究电路》2011年单元测试卷（1）（解析版） 题型：选择题

下列图示现象中，符合用电安全的是（ ）
A．
电器失火时先断一电源
B．
湿衣服凉在电线上
C．
用湿布擦电器
D．
家用电器未加接地线

科目： 来源：《第14章 探究电路》2011年单元测试卷（1）（解析版） 题型：解答题

在伏安法测灯泡的电阻的实验中

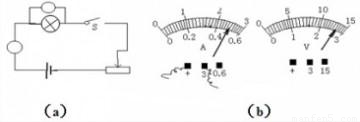

（1）实验电路图如图a所示，请在图中“O”内填上相应的电表符号．
（2）若实验中，电流表，电压表的示数如图b所示，电源电压恒定为6V，则电流表的示数是______，电压表的示数是______，则灯丝的此时的阻值为______．

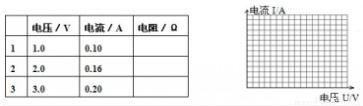

（3）某同学测灯丝电阻得到如下表格数据：

①请填好表格中相关的空格：②请描出I-U图象：
③你有什么发现？说明理由．答：______．

科目： 来源：《第14章 探究电路》2011年单元测试卷（1）（解析版） 题型：解答题

材料的电阻与温度有关，进一步研究表明：在温度化范围不太大时，电阻随温度的变化可以近似地表示为如下关系：R=R（1+αT），其中，R是温度为T的电阻，R是温度O℃时的电阻，α称作电阻温度系数，单位是℃^-1．下面列出了一些材料在0-120℃的电阻温度系数：

材料	α/℃-1
铝	R T A B 0.0039
铜	0.00393
碳	-0.0005
镍铜合金	0.000002
铁	0.0050
锰铜合金	0.000006
钨	0.0045

（1）α＞0的材料，随温度升高，材料的电阻将______
（2）在上述R-T图象中，其中______表示金属电阻随温度变化的规律．
（3）在上述材料中，最适合做定值电阻的材料是______．
（4）有一根铜导线，在0℃时的电阻为2Ω，则在100℃时的电阻大约为______Ω．

科目： 来源：《第14章 探究电路》2011年单元测试卷（1）（解析版） 题型：解答题

热敏电阻在现代自动控制技术中有着广泛的应用，某校的科学兴趣小组对热敏电阻的温度特性进先研究．他们设计了如图所示的电路，测得热敏电阻R，在不同温度下的阻值，实验得到的数据如下表所示．

实验序号	温度（℃）	电压（V）	电流（A）	阻值（Ω）
1	20	2.8	0.14	20
2	30	2.8	0.16	17.5
3	40
4	50	2.6	0.26	10

（1）第3次实验时电压表电流表指针位置如图所示，己知电压表的量程为3V，电流表的量程为0.6A，请把测得的电压值、电流值及求得的电阻值填入表中．
（2）根据实验得到的结论：该热敏电阻的阻值随温度升高而______．

科目： 来源：《第14章 探究电路》2011年单元测试卷（1）（解析版） 题型：解答题

科目： 来源：《第14章 探究电路》2011年单元测试卷（1）（解析版） 题型：解答题

右图是教室里使用的某品牌饮水机的简化电路图．R是一个阻值为100欧的电阻，用来给瓶胆内的水加热．S₂是一个温控开关，它能根据瓶胆内水的温度自动断开或闭合，从而使水温保持在85℃-95℃之间．
（1）教室里电路的电压是______．
（2）早晨第一个走进教室的同学闭合开关S₁，此时开关S₂也处于闭合状态．当温度上升到______℃时，S₂将自动断开．
（3）该饮水机在给水加热时，通过R的电流是多少？
（4）由于粗心16：00放学时，谁都没有去关饮水机，直到第二天7：00第一个同学进教室后才发现．这一个晚上浪费了多少电能？（假如开关S₂在晚上有1/6的时间处于闭合状态）

科目： 来源：2010-2011学年苏科版九年级（上）物理阶段性调研试卷（A卷）（解析版） 题型：选择题

科目： 来源：2010-2011学年苏科版九年级（上）物理阶段性调研试卷（A卷）（解析版） 题型：选择题

如图（不计绳重与摩擦，且动滑轮重G_动小于物重G），用它们分别将重相同的甲、乙两物体以相同速度提升物体，所用的拉力分别为F_甲、F_乙，则下列说法正确的是：（ ）

A．甲的拉力F_甲一定小于乙的拉力F_乙
B．甲的效率一定小于乙的效率
C．甲的效率一定大于乙的效率
D．甲做的功一定小于乙做的功

科目： 来源：2010-2011学年苏科版九年级（上）物理阶段性调研试卷（A卷）（解析版） 题型：选择题
