科目： 来源：《第12章 欧姆定律》2010年单元测试卷B（解析版） 题型：填空题

科目： 来源：《第12章 欧姆定律》2010年单元测试卷B（解析版） 题型：填空题

科目： 来源：《第12章 欧姆定律》2010年单元测试卷B（解析版） 题型：解答题

如图所示为小宇同学探究电流与电阻关系的电路图．
（1）为了达到探究的目的，实验过程必须保持______不变．
（2）当开关S闭合后，电压表的示数是2V，电流表的示数是0.4A，现将阻值为5Ω的电阻换成10Ω的电阻接入电路来进行探究，则小宇同学下一步进行的操作是______．

科目： 来源：《第12章 欧姆定律》2010年单元测试卷B（解析版） 题型：填空题

科目： 来源：《第12章 欧姆定律》2010年单元测试卷B（解析版） 题型：填空题

如图所示，电源电压为6V，并保持不变，当S_l、S₂闭合，S₃断开时，电流表示数为0.5A，则R₁的电阻值为     Ω；当S₁、S₃断开，S₂闭合时，电压表示数为4V．则R₂的电阻值为     Ω；如果电路中只闭合S₃，电压表示数是     V．

科目： 来源：《第12章 欧姆定律》2010年单元测试卷B（解析版） 题型：解答题

现有两只定值电阻R₁和R₂（R₁=2R₂），一个电压恒定的电池组及若干导线．试在图中的虚线框内把这些器材连接在A、B、C、D四个接线柱上，使它们组成一个完整的电路，并能满足以下要求：当开关S断开时，电流表有一定示数；当S闭合时，电流表的示数为S断开时的3倍．

科目： 来源：《第12章 欧姆定律》2010年单元测试卷B（解析版） 题型：解答题

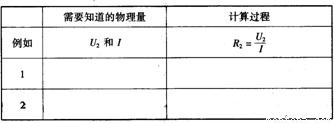

如图所示，电阻R₁，和R₂串联在电路中，现在要计算出R₂的阻值，图中所标出的物理量中至少需要知道哪几个量？如何计算？参考表中的示例填写表格（写出两种计算方法）．

科目： 来源：《第12章 欧姆定律》2010年单元测试卷B（解析版） 题型：解答题

一只标有“3.8V”字样的小灯泡，灯丝电阻约为15Ω，小明想测出它正常发光时的电阻，选用了以下器材：电流表、电压表、开关、变阻器各一只、导线及新干电池若干．
（1）小明连接的实验电路如图所示，经检查发现有两处错误，请指出错误：
①______；
②______．
（2）小明纠正错误后开始实验，闭合开关后发现电压表没有示数，经检验发现电压表的15V量程挡已损坏，3V量程挡完好．现根据已有的器材完成实验任务．
①请你帮助小明设计电路图，并把它画在方框内．

②在实验过程中，调节滑动变阻器的滑片，直至电压表的示数为______时，记下电流表示数，
根据公式R=U/I，算出灯丝电阻：

科目： 来源：《第12章 欧姆定律》2010年单元测试卷B（解析版） 题型：解答题

如图是某同学设计的一个能够测定油箱内油面高度的装置，油量表是由学生用电流表改装而成的，滑动变阻器R的金属滑片P是杠杆的一端，当P在a端时电路中的电流为0.6A，表示油箱已满；当P在b端时电路中的电流为0.1 A，表示油箱内无油．
（1）在改装表盘时，当他选择的滑动变阻器R的最大阻值为50Ω时，他应选择的电源电压值和R′的阻值是多少？
（2）若油箱的容积为50L，请你按该同学的改装，在电流表盘图上标出油量值为0、40L、50L的刻度位置（滑动变阻器接入的阻值随浮标升降均匀变化；确定40L的位置时要求有运算过程）．

（3）你认为他在设计该装置的电路时，在选择器材的过程中应考虑什么问题？并说明理由．

科目： 来源：《第12章 欧姆定律》2010年单元测试卷B（解析版） 题型：解答题

“曹冲称象”的故事流传至今，最为人称道的是曹冲采用的方法，他把船上的大象换成石头，而其他条件保持不变，使两次的效果（船体浸入水中的深度）相同，于是得出大象的重就等于石头的重．人们把这种方法叫“等效替代法”．请尝试利用“等效替代法”解决下面的问题．
[探究目的]粗略测量待测电阻R_x的值．
[探究器材]待测电阻R_x、旋转式电阻箱，若干开关、干电池、导线和一个刻度不准确但灵敏度良好的电流表（电流表量程足够大）．
信息链接：旋转式电阻箱属于一种变阻器，如图所示，利用它可以在电路中准确调节电阻值，元件符号．电阻箱连入电路时可以通过旋钮指针指向的数字及旋钮下的“倍率”的对应关系读出此时的电阻值
[设计实验和进行实验]
（1）在下边的方框内画出你设计的实验电路图；
（2）将下面的实验步骤补充完整，并用字母表示需要测出的物理量：
第一步：开关断开，并按设计的电路图连接电路；

（3）写出Rx的表达式：______．
