科目： 来源：《第12章 欧姆定律》2010年单元测试卷B（解析版） 题型：选择题

小明在探究串联电路电流规律的实验中，按图所示连好了电路，闭合开关后，发现L₁、L₂都不发光，电流表无示数．为了找出发生故障的原因，小明用电压表进行检测，发现b、c之间的电压为零，a、b与a、c之间的电压都为3V，则电路故障是（ ）
A．L₁断路
B．L₁短路
C．L₂断路
D．L₂短路

科目： 来源：《第12章 欧姆定律》2010年单元测试卷B（解析版） 题型：选择题

如图所示，A，B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A，B上的电压U_A，U_B和通过A、B的电流I_A，I_B间的关系正确的（ ）
A．I_A=I_B
B．I_A＞I_B
C．U_A=U_B
D．U_A＞U_B

科目： 来源：《第12章 欧姆定律》2010年单元测试卷B（解析版） 题型：选择题

科目： 来源：《第12章 欧姆定律》2010年单元测试卷B（解析版） 题型：选择题

如图所示，电源电压恒定，当S接a时，电流表A₁与A₂的示数之比为3：5；当S接b时，电流表A₁与A₂的示数之比为2：3，则R₂与R₃的电阻之比为（ ）

A．9：10
B．4：3
C．3：4
D．5：2

科目： 来源：《第12章 欧姆定律》2010年单元测试卷B（解析版） 题型：选择题

科目： 来源：《第12章 欧姆定律》2010年单元测试卷B（解析版） 题型：选择题

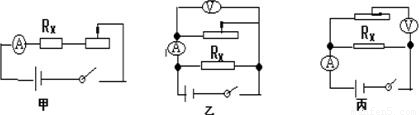

如图所示，电源电压保持不变，滑动变阻器上均标有“2A  20Ω”字样，通过哪几个电路图可测出R_X的阻值（ ）

A．甲、丙
B．乙、丙
C．甲、乙
D．甲、乙、丙

科目： 来源：《第12章 欧姆定律》2010年单元测试卷B（解析版） 题型：选择题

如图所示电路，灯L₁、L₂的额定电压分别为2V、10V，S₁闭合，S₂断开，滑动变阻器滑片置于中点位置时，两灯均正常发光．S₂闭合后，移动变阻器滑片使L₂仍正常发光时，下列关于滑片位置和电流表示数的说法正确的是（ ）

A．滑片在中点右侧，电流表示数变小
B．滑片在中点左侧，电流表示数变大
C．滑片在中点右侧，电流表示数不变
D．滑片在中点左侧，电流表示数不变

科目： 来源：《第12章 欧姆定律》2010年单元测试卷B（解析版） 题型：填空题

在图所示电路中，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为6V 时，电流表示数为0.5A； 电压表的示数为7.2V时，电流表的示数为0.3A．则电阻R为    Ω，电源电压为    V．

科目： 来源：《第12章 欧姆定律》2010年单元测试卷B（解析版） 题型：填空题

科目： 来源：《第12章 欧姆定律》2010年单元测试卷B（解析版） 题型：填空题

如图所示，两个电阻R₁和R₂的阻值都是10Ω，开关闭合后，电压表示数是4.5V，则电流表A₁的示数是     A，电流表A₂的示数是     A．
