科目： 来源：《13.3 电流和电流表的使用》2010年同步练习（解析版） 题型：填空题

如图所示是实验室里一种常用的测量仪表的图，指针的位置如图所示，由此图可观察到（结论开放）：
（1）    ．（2）    ．（3）    ．（4）    ．

科目： 来源：《13.3 电流和电流表的使用》2010年同步练习（解析版） 题型：填空题

两个灯泡并联接入电路，要求一次测出各支路及干路中的电流，至少需要接入电流表    只．如图所示，闭合开关后，观察电流表：A₂的示数为2.3A，A₁的示数为1.5A，则    的读数是错误的，出现这种错误的原因是    ，其正确读数应该是    ．

科目： 来源：《13.3 电流和电流表的使用》2010年同步练习（解析版） 题型：填空题

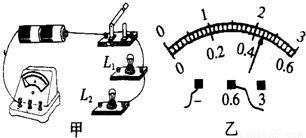

用笔画线表示导线，将图甲中的电路连线完成．要求：灯泡L₁与L₂并联；用电流表测L₁中的电流．闭合开关后，电流表的指针如图乙所示，则通过L₁的电流为    A．

科目： 来源：《13.3 电流和电流表的使用》2010年同步练习（解析版） 题型：填空题

如图所示的电路中，当开关S₁、S₂断开时，灯泡    串联；当开关S、S₁、S₂均闭合时，灯泡    并联，此时电流表测的是    中的电流．

科目： 来源：《13.3 电流和电流表的使用》2010年同步练习（解析版） 题型：选择题

科目： 来源：《13.3 电流和电流表的使用》2010年同步练习（解析版） 题型：选择题

如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（ ）

A．I_a=I_d
B．I_a＞I_d
C．I_a＞I_b
D．I_d＞I_c

科目： 来源：《13.3 电流和电流表的使用》2010年同步练习（解析版） 题型：选择题

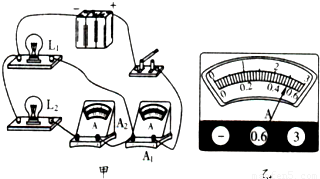

在图甲所示的电路中A₁的示数为1.2A，A₂的示数如图乙所示．下列判断正确的是（ ）
A．通过L₁的电流为0.7A
B．通过L₁的电流为1.2A
C．通过L₂的电流为1.2A
D．通过L₂的电流为2.5A

科目： 来源：《13.3 电流和电流表的使用》2010年同步练习（解析版） 题型：选择题

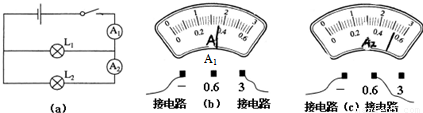

如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯L₁中的电流是（ ）

A．0.8A
B．0.16A
C．0.52A
D．1.28A

科目： 来源：《13.3 电流和电流表的使用》2010年同步练习（解析版） 题型：选择题

如图，电流表测量的是（ ）

A．通过灯L₁的电流
B．通过灯L₂的电流
C．通过灯L₁和L₂的电流
D．通过灯L₁和L₂的电流和

科目： 来源：《13.3 电流和电流表的使用》2010年同步练习（解析版） 题型：选择题

如图所示，L₁、L₂是相同的小灯泡，当S闭合后，电流表（ ）
A．A₁与A₂的示数仍然相等
B．A₂示数是A₁数的2倍
C．A₁的示数为零，A₂的示数变大
D．A₁的示数不变，A₂的示数变大
