科目：
来源：《14.2 变阻器》2011年同步练习（1）（解析版）
题型：选择题
如图所示，若要求滑动变阻器的滑片向右移动，电流表的示数减小，灯L变暗，则（ ）
A．M接A，N接B
B．M接B，N接D
C．M接A，N接C
D．M接C，N接D
查看答案和解析>>
科目：
来源：《14.2 变阻器》2011年同步练习（1）（解析版）
题型：解答题
如图所示电路，AC、EG分别是粗细相同的锰铜线和镍铬合金线，B、F分别为这两段电阻丝的中点．小名同学用该装置将合金线分别接入电路中，记录实验数据如表所示：
（1）表中数据分析，可知第______次实验中灯泡的亮度最暗，第______次实验灯泡亮度最亮．
（2）若将M端固定在E端，将N端弯成圆环，并紧套在EG导线上的F处，要使灯泡变暗，圆环应向右端移动，此时合金线EG和圆环相当于______装置，并画出此时的电路图．
查看答案和解析>>
科目：
来源：《13.3 电流和电流表的使用》2010年同步练习（解析版）
题型：填空题
如图是测量电路中电流的仪表叫
，刻度盘是标有字母A，则表示测出的电流示数以
为单位．电路图中它的符号是
，测量时应将它
联在电路中．接线前要选择适当的
．在不能估计被测电流强弱的情况下，要先将电路的一个线头快速试触
量程的接线柱，如果指针示数在较小范围内，再改用
的量程；如果指针偏超出了量程就要
．
查看答案和解析>>
科目：
来源：《13.3 电流和电流表的使用》2010年同步练习（解析版）
题型：填空题
使用电流表测量某部分电路中的电流强度时应注意：
（A）使用时应将电流表和被测电路 ，必须使电流从 接线柱流进电流表，从 接线柱流出来．
（B）测量时必须选择电流表的量程，被测电路中电流强度不能超过电流表的 ．
（C）绝对不允许不经过 ，而将电流表的两个接线柱直接接到 上．
查看答案和解析>>
科目：
来源：《13.3 电流和电流表的使用》2010年同步练习（解析版）
题型：填空题
有两盏灯泡连接在同一电路之中，用电流表测得通过L1的电流为0.4A，通过L2的电流为0.3A，由此可以判断这两只灯泡的连接方式，不是 联，而是 联．
查看答案和解析>>
科目：
来源：《13.3 电流和电流表的使用》2010年同步练习（解析版）
题型：填空题
如图为三只灯泡串联的电路，若用一只电流表测量流过c点的电流，则应将c点处的电路
，把电流表的正接线柱与灯
相连接，负接线柱与灯
相连接．
查看答案和解析>>
科目：
来源：《13.3 电流和电流表的使用》2010年同步练习（解析版）
题型：填空题
在闭合电路中，电源外部的电流方向是从电源的 极流向 极．
查看答案和解析>>
科目：
来源：《13.3 电流和电流表的使用》2010年同步练习（解析版）
题型：填空题
有一种节日彩灯由20只小灯泡串联而成，如果电源插头处的电流为200mA，那么通过每一只小灯泡的电流为 mA．
查看答案和解析>>
科目：
来源：《13.3 电流和电流表的使用》2010年同步练习（解析版）
题型：解答题
（1）测小灯泡（电阻约5Ω）电功率的实验中．如图是某同学尚未完成的实物连接图，请用笔画线代替导线，使其连接成正确的测量电路．

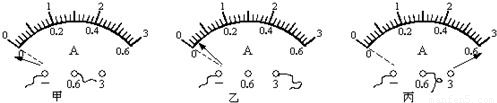

（2）甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如下图甲、乙、丙所示的三种情况．请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上．
甲同学的问题：______；
乙同学的问题：______；
丙同学的问题：______；
查看答案和解析>>
科目：
来源：《13.3 电流和电流表的使用》2010年同步练习（解析版）
题型：填空题
用电流表分别测量并联电路的两条支路电流和干路电流，读出两条支路电流大小分别为I
1=0.28A，I
2=0.42A．图中没有把电流表三次测量所使用的量程及指针位置完全表示出来，请把所缺内容补上．
查看答案和解析>>
