科目： 来源：《第11章 简单电路》2011年单元测试卷（解析版） 题型：选择题

楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能．科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开．利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开．若将这两个开关配合使用（如图），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（ ）
A．
B．
C．
D．

科目： 来源：《第11章 简单电路》2011年单元测试卷（解析版） 题型：选择题

如图所示，电路中电阻R₁两端的电压与电源电压相等的是（ ）
A．
B．
C．
D．

科目： 来源：《第11章 简单电路》2011年单元测试卷（解析版） 题型：选择题

如图欲使滑动变阻器调节灯泡发光的强弱，图中的四种接法中正确的是（ ）
A．
B．
C．
D．

科目： 来源：《第11章 简单电路》2011年单元测试卷（解析版） 题型：选择题

如图所示的电路中，当开关S闭合后（ ）

A．电压表的示数不变，电流表的示数变大
B．电压表的示数变大，电流表的示数不变
C．电压表和电流表的示数都变大
D．电压表和电流表的示数都变小

科目： 来源：《第11章 简单电路》2011年单元测试卷（解析版） 题型：选择题

如图所示，各个元件均为实验室常用器材，当开关闭合后，下列说法中正确的是（ ）

A．两表指针均有明显偏转
B．两表指针均几乎不动
C．电流表指针有明显偏转，电压表指针几乎不动
D．电压表指针有明显偏转，电流表指针几乎不动，故电压表有示数，而电流表几乎无示数

科目： 来源：《第11章 简单电路》2011年单元测试卷（解析版） 题型：选择题

某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象．下列结论与图象相符的是（ ）
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小

科目： 来源：《第11章 简单电路》2011年单元测试卷（解析版） 题型：解答题

小明和父母三想采用投票的方式决定假期是否外出旅游，如果父母中至少一人同意，同时小明也要去的话，他们就决定去旅游．为此，小明用三只开关、两节干电池和一个小灯泡制作了一只投票机，三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去旅游．请按上述要求在右边虚线框内设计此投票机的电路（请在开关旁注明控制的人）．

科目： 来源：《第11章 简单电路》2011年单元测试卷（解析版） 题型：解答题

将图中的元件连线．电池组为电路的总电源，S控制两盏灯，L₁、L₂并联，电流表测L₂的电流强度，电压表测L₂两端的电压，导线不要交叉．

科目： 来源：《第11章 简单电路》2011年单元测试卷（解析版） 题型：解答题

小亮利用如图所示的电路进行实验．已知电源电压保持不变，L₁、L₂为电阻恒定的小灯泡，滑动变阻器标有“45Ω，1A”字样，实验中各电表均正常．

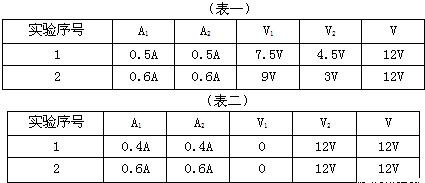

（1）小亮将单刀双掷开关扳向1时，通过调节滑动变阻器的滑片P，得到各电表的示数如表一所示，由表一的数据可归纳出两条结论：
①______；
②______．
（2）小亮将单刀双掷开关扳向2，缓慢移动滑片P，得到各电表的示数如表二所示，由表二可知，此电路中出现的故障是______．

科目： 来源：《第11章 简单电路》2011年单元测试卷（解析版） 题型：解答题

如图测未知电阻R_x的阻值：小亮所在的学习小组，在测定未知电阻R_x的实验中，手边只有一个未知电压的电源、一个阻值已知的定值电阻R、一块电流表、4个开关、一个待测电阻R_x和若干导线，缺少一块电压表，学习小组研究决定，只用现有器材，在不拆卸电流表的条件下，设计出实验电路图．经小组成员共同努力，采取巧用开关的办法，设计出了能满足上述要求的实验电路图．
（1）请你根据这个电路图，写出实验步骤：
①______；
②______．
（2）被测电阻的表达式Rx=______．
（3）你对这个实验电路图的改进建议是 ______．
