科目： 来源：《第14章 欧姆定律》2010年单元测试卷（1）（解析版） 题型：填空题

在如图所示的电路中，电源电压为12伏，定值电阻R=4欧，滑动变阻器R0的最大阻值为6欧，移动滑片P的位置使电流增加，电流表最大的示数可达     安．

科目： 来源：《第14章 欧姆定律》2010年单元测试卷（1）（解析版） 题型：填空题

如图所示电路中的电源电压不变，电阻R=10Ω，闭合开关S后，电流表的读数为I，当将一个阻值为    Ω的电阻与电阻R    联时，电流表的读数将变为2 I．

科目： 来源：《第14章 欧姆定律》2010年单元测试卷（1）（解析版） 题型：填空题

如图所示的电路，电压表V₁示数为3V，V₂示数为4V．若把电阻R₂与R₃位置对调，其余元件位置不变，此时有一只电压表示数变为5V，则电源电压U=    V．

科目： 来源：《第14章 欧姆定律》2010年单元测试卷（1）（解析版） 题型：填空题

如图，电源电压保持不变，E为标有“3.8V”字样的小灯泡，通电后，灯泡正常发光．S闭合前后的电流表的示数分别为0.2安和0.5安，小灯泡的灯丝电阻为    欧．S闭合后，通过R的电流为    安．
电阻R₁=10Ω、R₂=15Ω，在使用时，R₁两端电压不超过5V，R₂两端电压不超过6 V．如果将它们并联在同一电路中，则干路中电流不能超过    A；如果将它们串联在电路中，则电路的总电压不得超过    V．

科目： 来源：《第14章 欧姆定律》2010年单元测试卷（1）（解析版） 题型：填空题

有关资料表明：人体出汗或潮湿时的电阻为200-800Ω；人体中电流超过30mA时将会造成生命危险．若某人身体潮湿时的电阻为500Ω，则当他接触电压为220V的照明电路时，通过他的电流为    mA．请你根据计算结果为图配上解说词：    ．

科目： 来源：《第14章 欧姆定律》2010年单元测试卷（1）（解析版） 题型：填空题

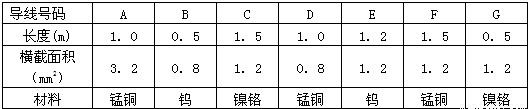

在做“决定电阻大小的因素”实验时，每次需挑选下表中两根合适的导线，测出通过它们的电流强度，然后进行比较，最后得出结论：

（1）为了研究电阻与导体材料有关，应选用的两根导线是（填号码）    ；
（2）为了研究电阻与导体的长度有关，应选用的两根导线是    ；
（3）为了研究电阻与    的关系，应选用的两根导线是    ；
（4）本实验所采用的方法是    ．

科目： 来源：《第14章 欧姆定律》2010年单元测试卷（1）（解析版） 题型：解答题

在如图所示的电路中，电源电压恒为10伏，R₁的阻值为10欧，闭合开关S后，通过R₁和R₂的电流之比是4：5，通过R的电流是0.45安，试求：
（1）R₂的阻值及通过R₁和R₂的电流分别为多少？
（2）滑动变阻器的滑片P滑至最右端时，电流表的读数是多少？

科目： 来源：《第14章 欧姆定律》2010年单元测试卷（1）（解析版） 题型：解答题

如图所示电源电压不变，当电路中S接1时，R₁与R₃的电压之比：U₁：U₃=1：3；当S接1时和接2时，两种情况下电路中电流之比：I₁：I₂=1：2．求：
（1）当S接2时，R₁和R₂两端的电压之比？
（2）当S接1时，R₃两端电压跟S接2时R₂两端电压之比？
